BCP対策の
ケーススタディ

• CASE 1

  発電機

• CASE 2

  EV急速充電器

• CASE 3

  水電解装置/燃料電池

• CASE 4

  分散型電源 系統接続なし

• CASE 5

  分散型電源 系統接続あり

• CASE 1

  発電機

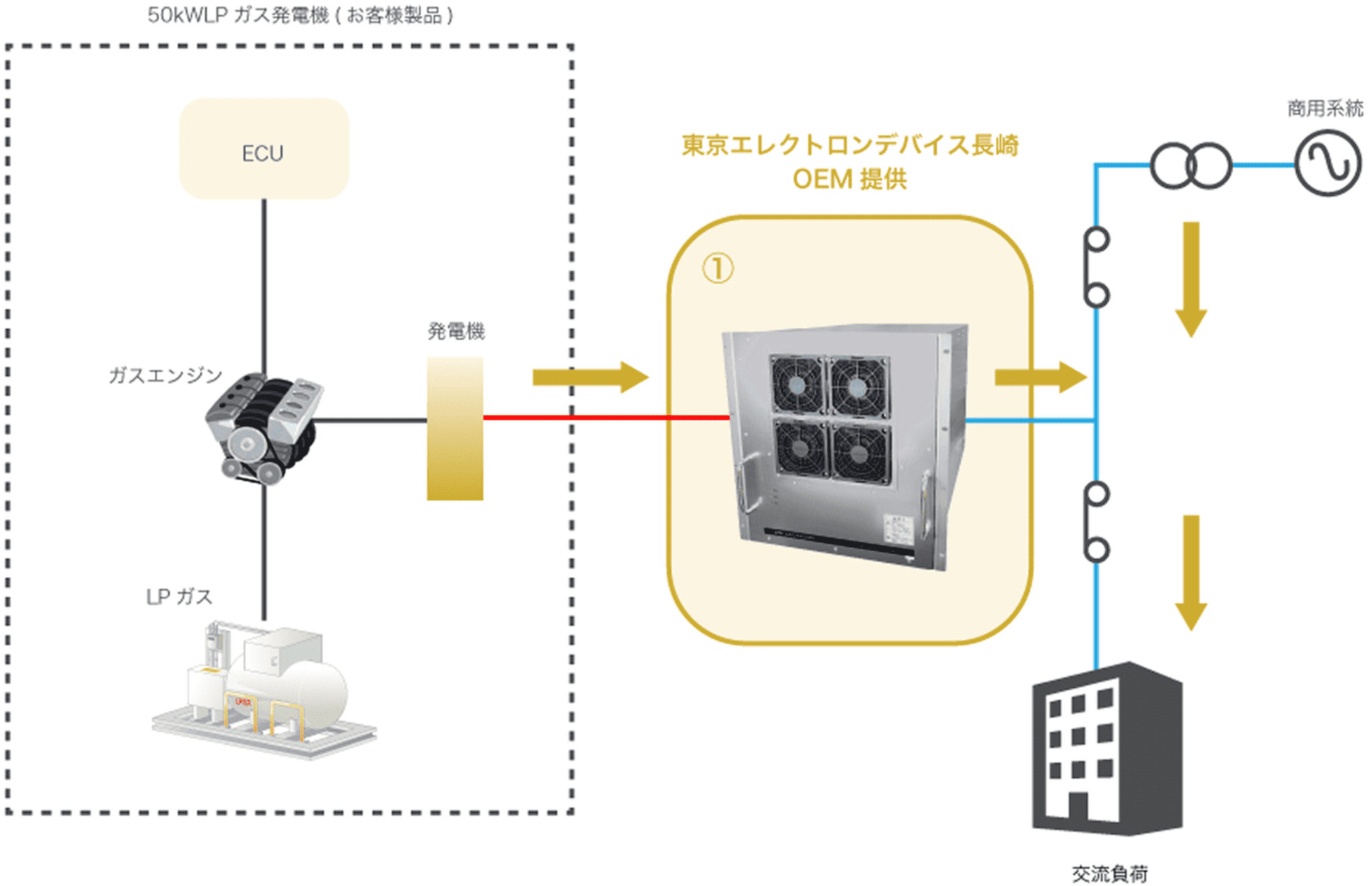

  発電機と融合

  LPガス発電機が発電した電力を、当社がOEM提供する専用カスタマイズ済みインバータによって、高効率かつ安定した電力へと変換します。この発電機とインバータの融合により、停電時でも重要設備やシステムへの安定した電力供給が可能となり、施設の継続的な運用を力強く支えます。
  また、平常時には商用電力系統との連系運転にも対応しており、柔軟な電力運用を実現します。



  導入した製品

  • ① 50kW系統連系インバータ
    ※標準ラインアップ製品をベースに、カスタマイズ仕様でご提供。

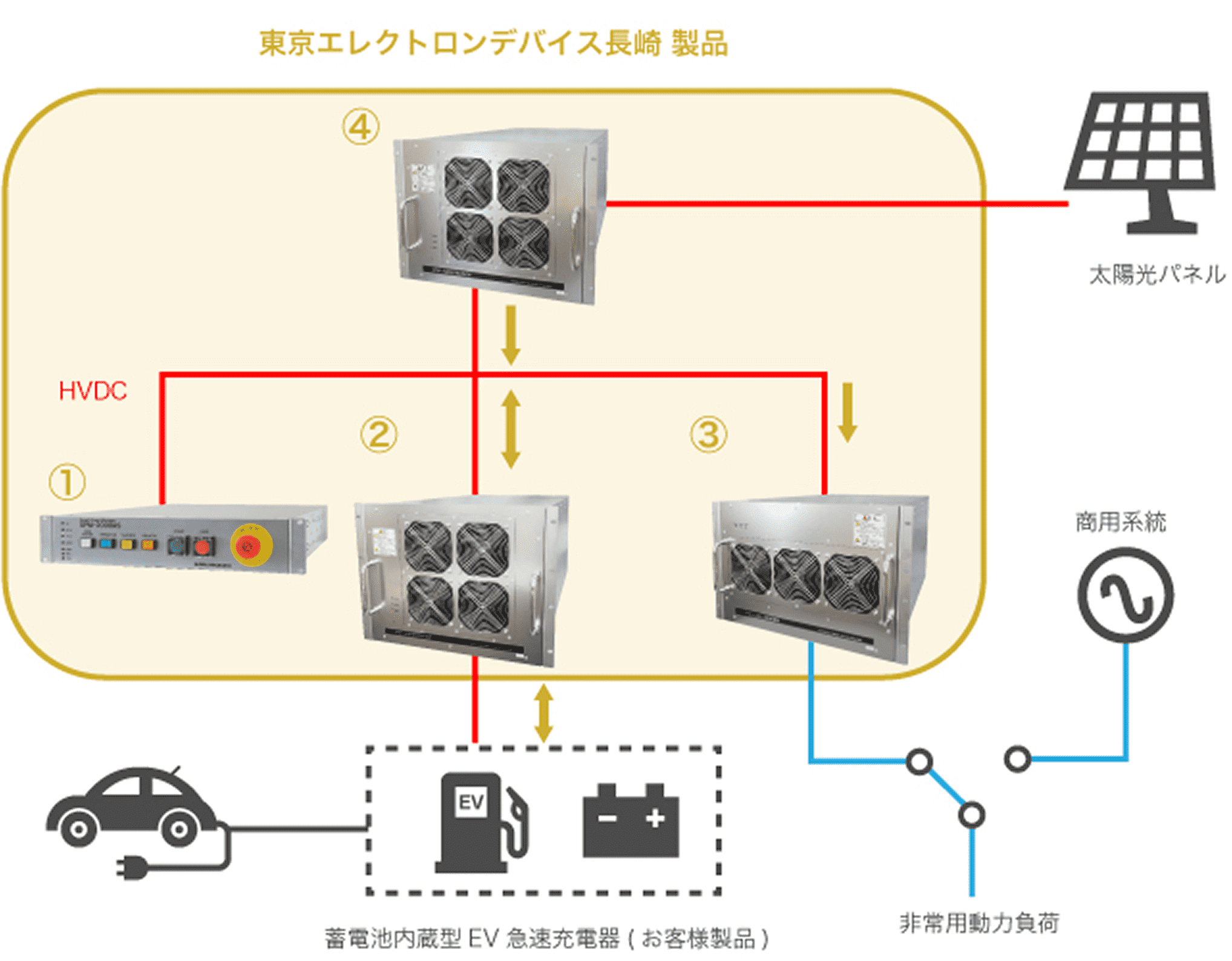

• CASE 2

  EV急速充電器

  EV用充電器と融合

  蓄電池を内蔵したEV急速充電器に蓄えた電力を、当社の電源システムが高効率かつ安定した電力へと変換します。
  この2つを組み合わせることで、停電時であっても非常用動力負荷へ安定した電力を供給でき、立体駐車場をはじめとする各種施設の継続的な運用を力強くサポートします。
  さらに、停電中でも太陽光発電の電力を活用し、蓄電池への補充電が可能です。これにより、非常時のエネルギー確保をより確実なものにします。



  導入した製品

  • ① スマートパワーマネージャ/SPM-2000AS

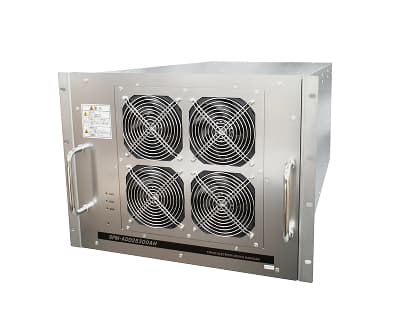

  • ② バッテリコントローラ/SPM-ADD25300AH
  • ③ 系統連系インバータ/SPM-AAD13200BH

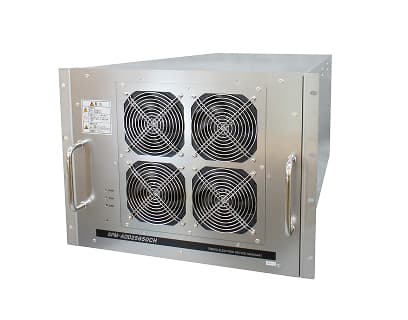

  • ④ PVコンバータ/SPM-ADD25650CH

• CASE 3

  水電解装置/燃料電池

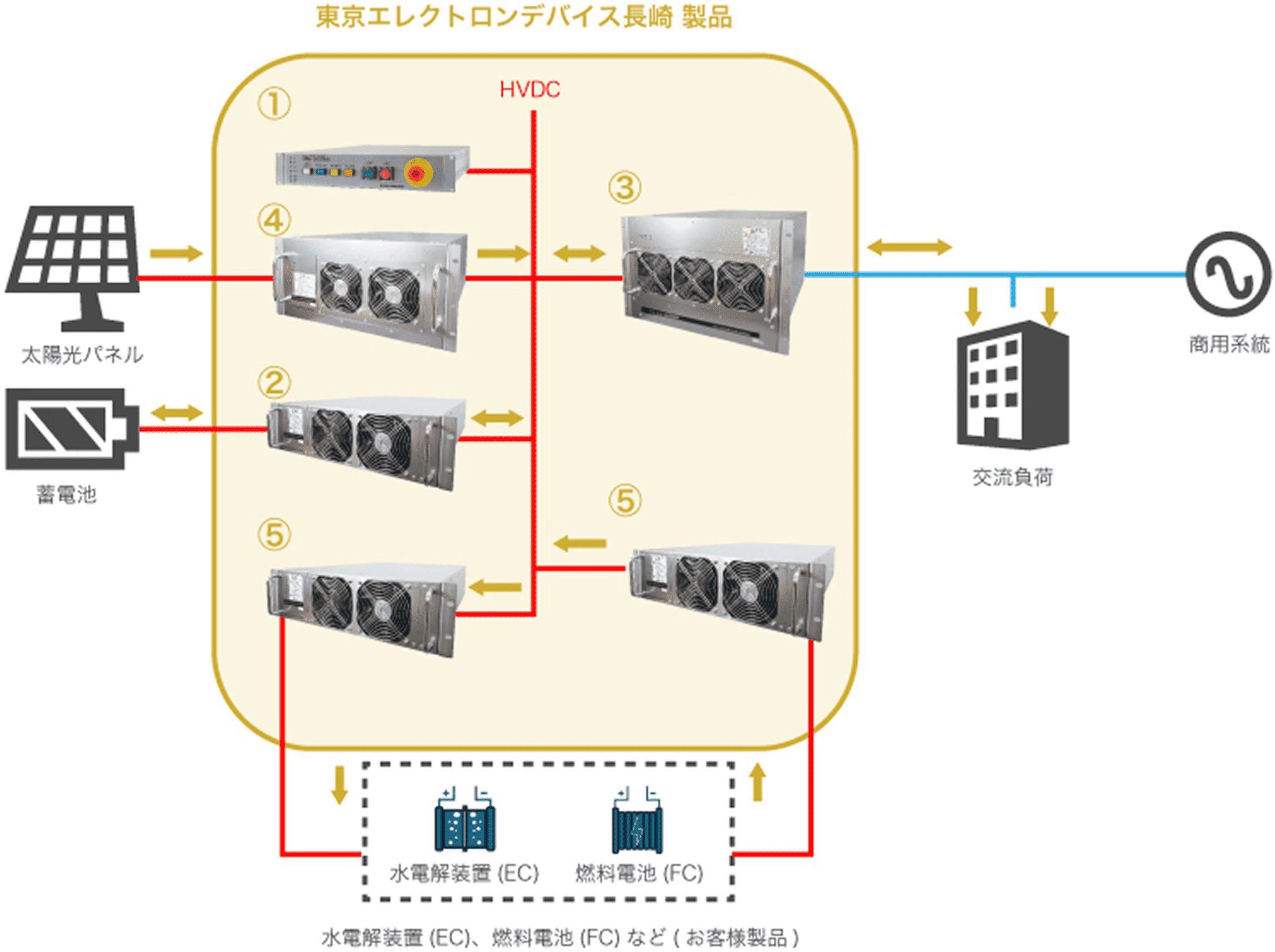

  水電解装置/燃料電池と融合

  水電解装置(EC)や燃料電池(FC)、そして当社の電源システムを組み合わせることで、太陽光などの再生可能エネルギーを“水素”として蓄え、必要な時に”電力”として取り出せる新しいエネルギー循環システムを実現しました。
  これにより、発電したエネルギーを無駄なく活用し、持続可能なエネルギー運用を可能にします。



  導入した製品

  • ① スマートパワーマネージャ/SPM-2000AS
  • ② バッテリコントローラ/SPM-ADD5048AN
  • ③ 系統連系インバータ/SPM-AAD13200BH
  • ④ PVコンバータ/SPM-ADD10300CN
  • ⑤ EC・FCコンバータ/SPM-ADD5048AN(ソフトウェア：カスタマイズ仕様)

• CASE 4

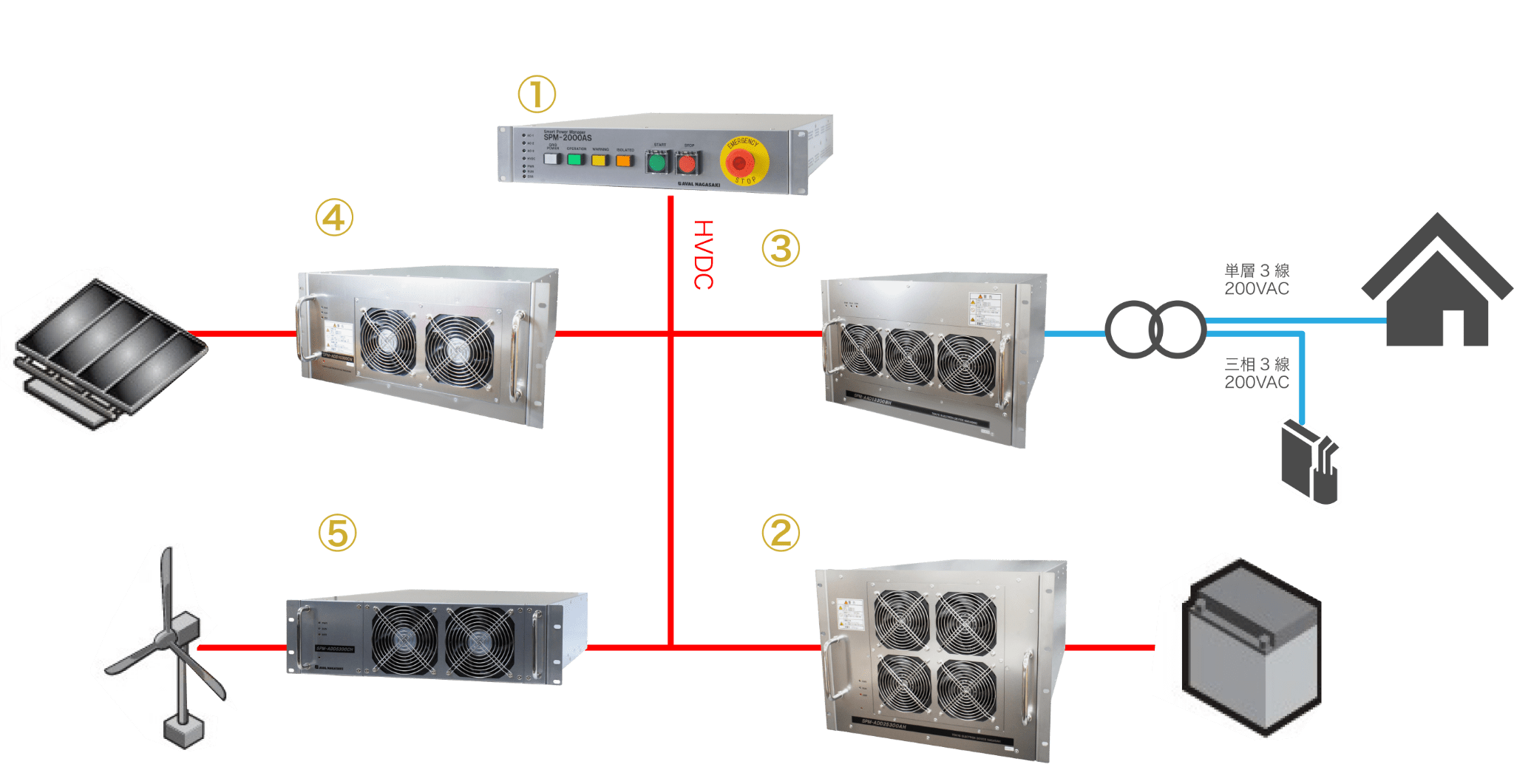

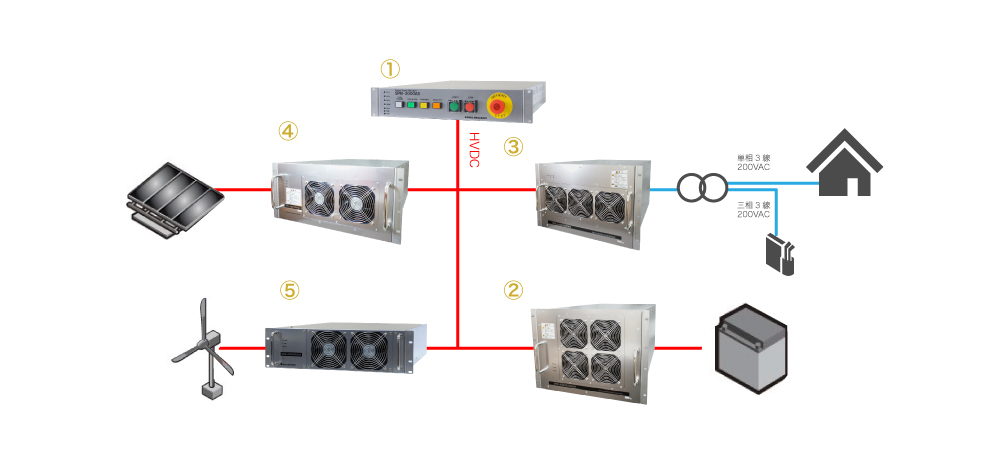

  分散型電源 系統接続なし

  商用系統から切り離し（ = オフグリッド）、電力供給

  分散型電源の特長を生かし、太陽光、風力発電のハイブリッド発電、大容量蓄電池を搭載し再エネ＋蓄電池のみで構成。スマートパワーマネージャの制御と各機器の自律動作によりエネルギーミックスを実現し、商用系統と切り離し系統連系インバータの自立出力により安定供給を実現。



  導入した製品

  • ① スマートパワーマネージャ/SPM-2000AS
  • ② バッテリコントローラ/SPM-ADD25300AH
  • ③ 系統連系インバータ/SPM-AAD13200BH
  • ④ PVコンバータ/SPM-ADD10300CN
  • ⑤ WTGコンバータ/SPM-ADD5300CH

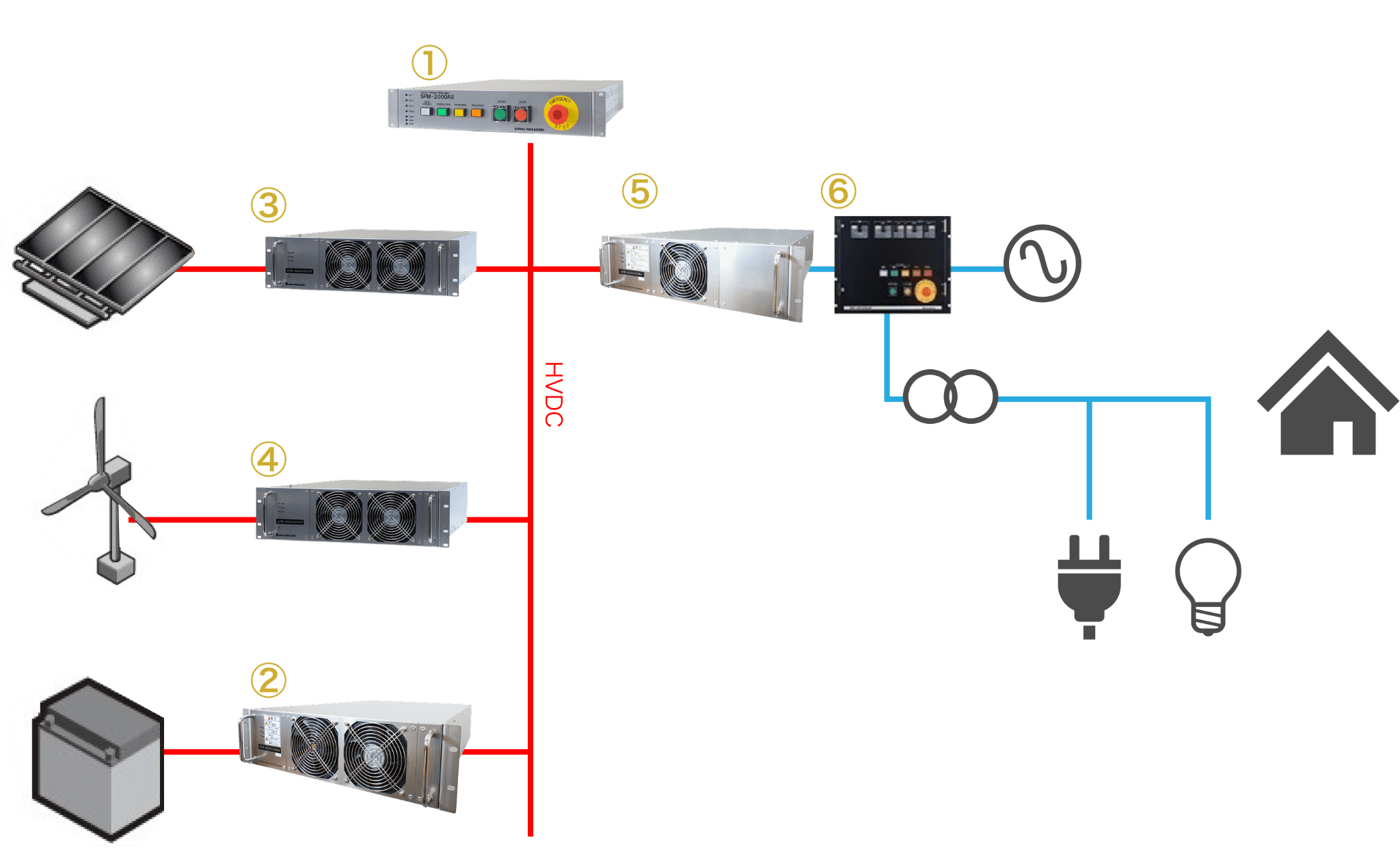

• CASE 5

  分散型電源 系統接続あり

  商用系統に接続し、ピークカット、ピークシフト、アシスト

  分散型電源により制御され、地産地消、エネルギーの自給自足を行う小規模マイクログリッドです。
  平常時は商用系統と連系し電力アシストをしつつ、災害時等には自立動作に切り替わり特定負荷への電力安定供給を行います。
  またスマートマネージャにより、他システムとの連係を可能とします。



  導入した製品

  • ① スマートパワーマネージャ/SPM-2000AS
  • ② バッテリコントローラ/SPM-ADD5048AN
  • ③ PVコンバータ/SPM-ADD5300CH
  • ④ WTGコンバータ/SPM-ADD5300CH
  • ⑤ 系統連系インバータ/SPM-AAD5200BH
  • ⑥ AC分電盤/SPR-DP1000AC
