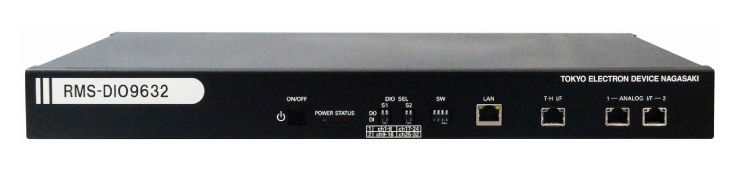

RMS-DIO9632-PI 接点監視・制御ユニット
RMS-DIO9632-PI
ネットワーク対応多点接点監視・制御ユニットです。テレコムサイト・モニタリングに最適化され、128 接点のうち32点 が接点出力に切替可能（64 点接点モデルは 16 点が接点出力可）。さらに、AC100/AC200V 電源・DC-48V 電源による 冗長電源構成に対応したキャリアグレード接点監視装置です。

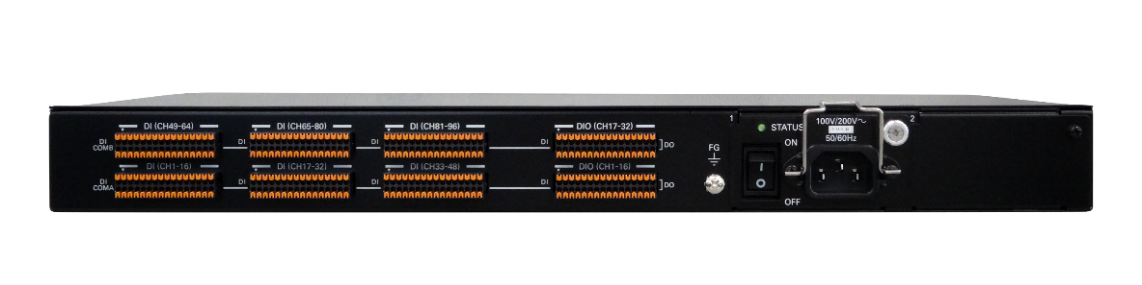

Push-Inタイプ 接点信号コネクタ
RMS-DIO9632 シリーズの4モデル
- 接点入力128点（入力専用96点＋入出力兼用32点）Push-Inタイプ： RMS-DIO9632-PI ※外観図
- 接点入力64点（入力専用48点＋入出力兼用16点） Push-Inタイプ： RMS-DIO4816-PI ※外観図
受注生産品

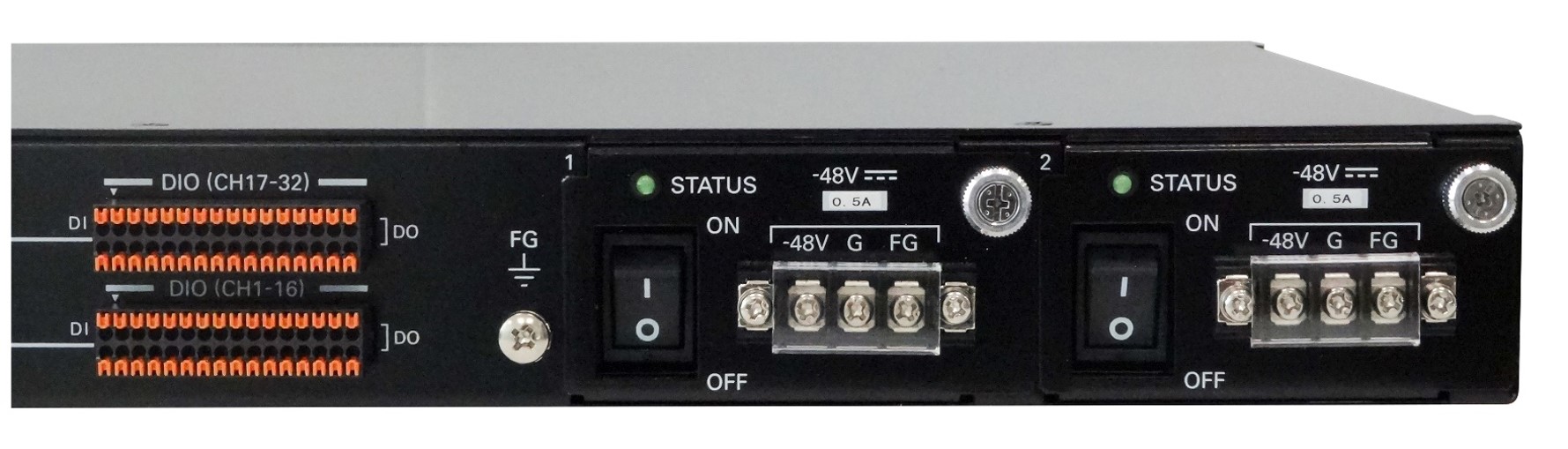

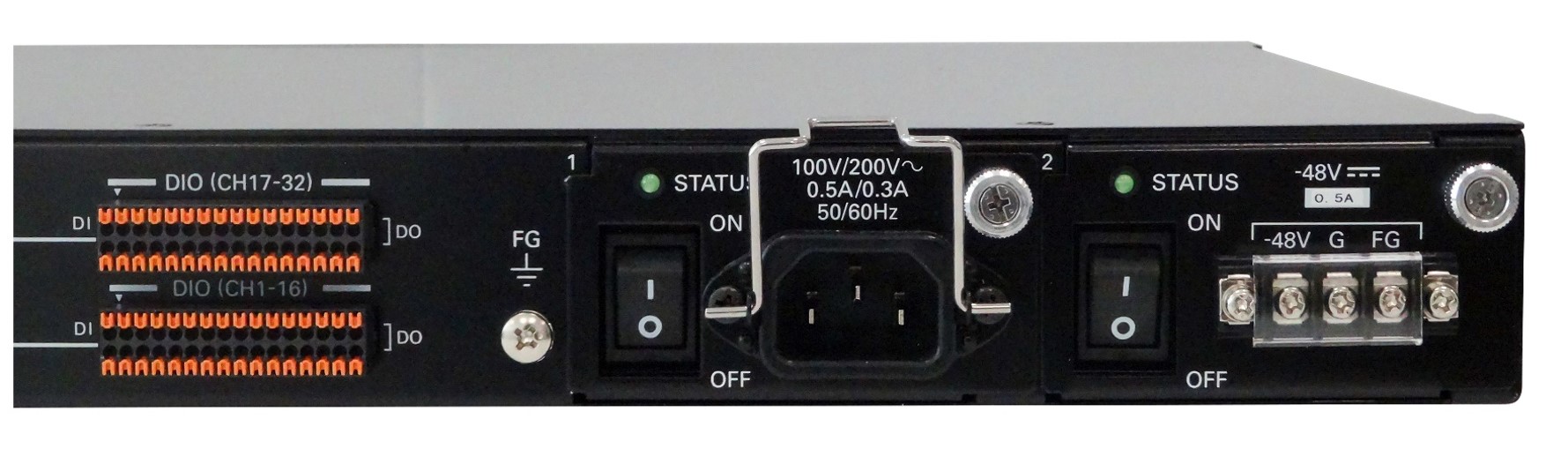

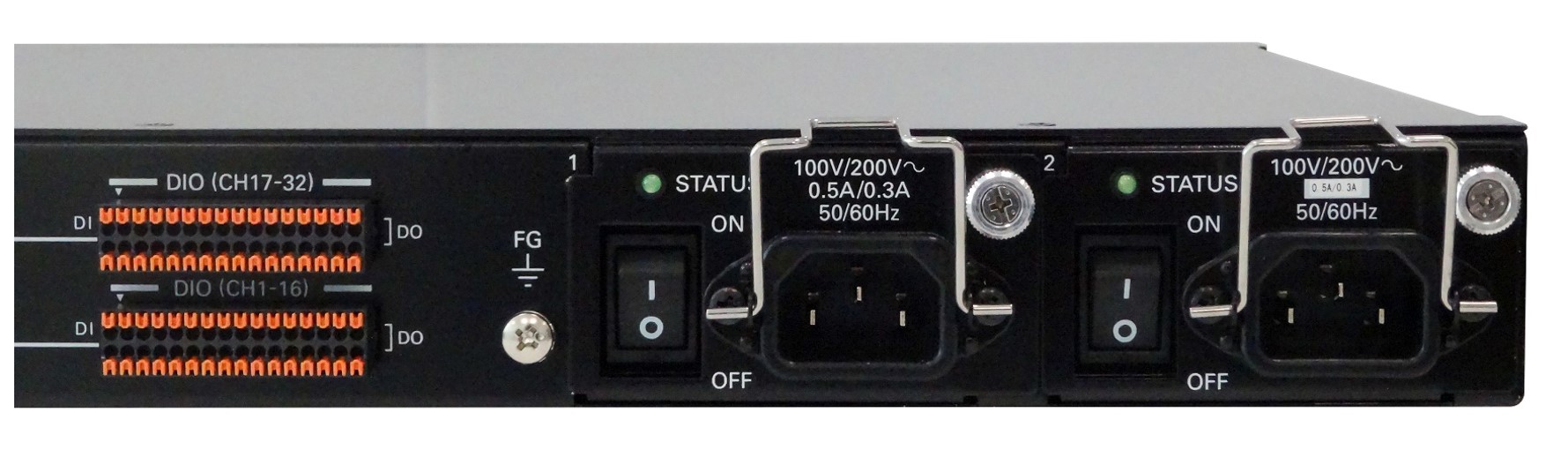

交流電源ユニット・直流電源ユニット 冗長化対応
-
交流電源ユニット / RMS-DIOAC -
直流電源ユニット / RMS-DIODC
交流電源ユニット RMS-DIOAC ※外観図
| 機能 | 仕様 |
|---|---|
| 電源入力条件 | AC100V/200V、50/60Hz、50W以下 |
| 電源スイッチ | シーソー型 |
| 電源入力端子 | AC用3Pインレット |
| LED 表示 | STATUS (緑） |

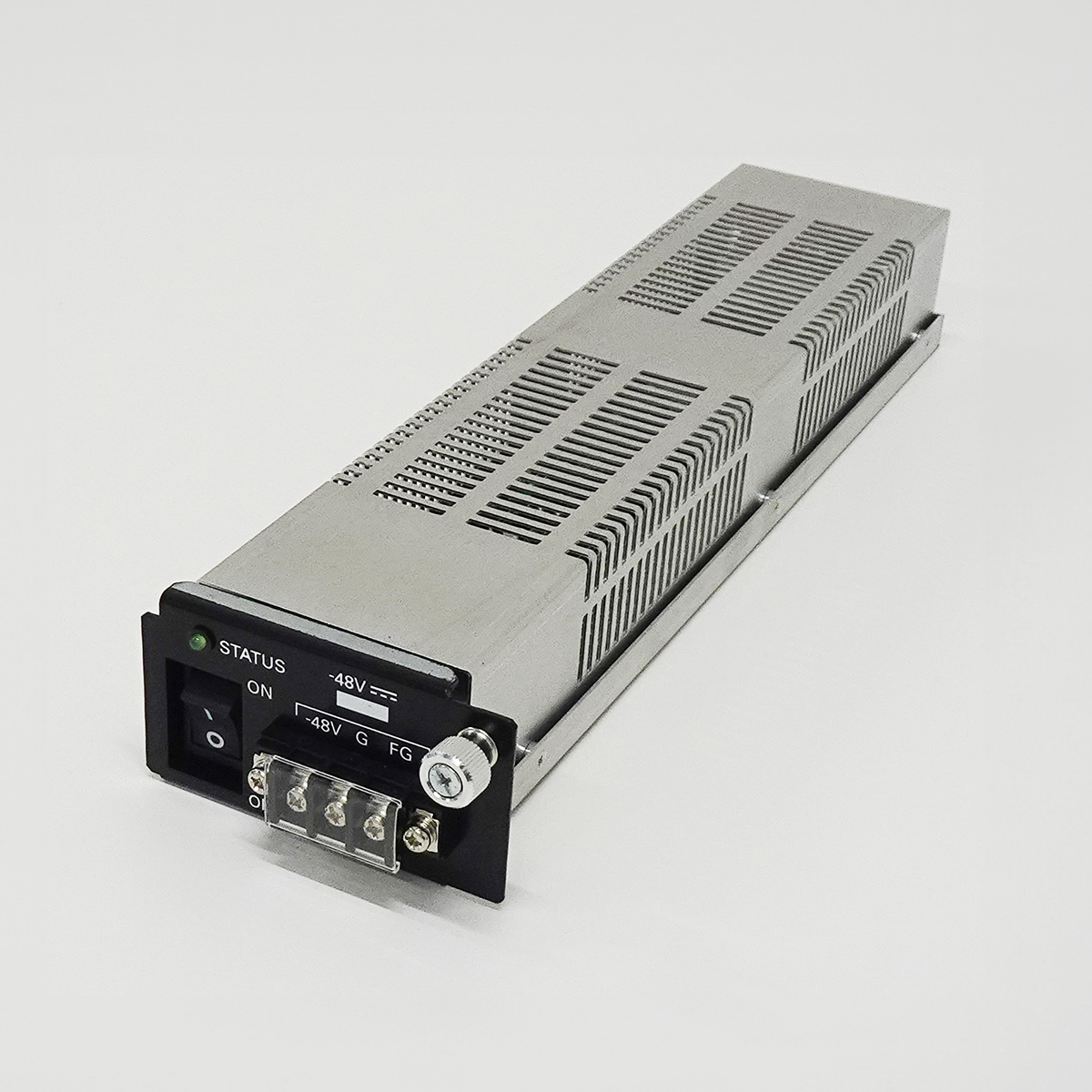

直流電源ユニット RMS-DIODC ※外観図
| 機能 | 仕様 |
|---|---|
| 電源入力条件 | DC-48V/DC+48V 50W 以下 |
| 電源スイッチ | シーソー型 |
| 電源入力端子 | 端子台、ネジサイズ M3 |
| STATUS LED 表示 | 消灯 ：正常に電源供給 |
| 緑点滅：内部供給電源電圧異常中 |

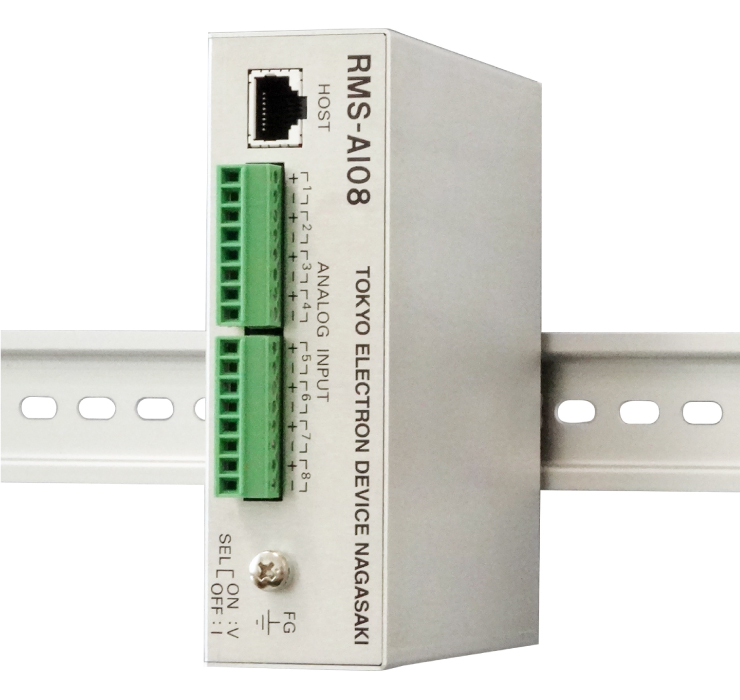

アナログ入力モジュール・オプション / RMS-AI08
-

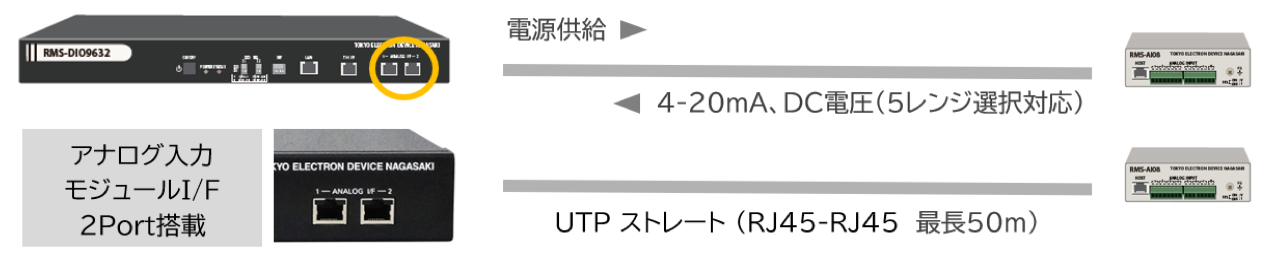

アナログ入力モジュールをLANケーブルで接続し、（4-20mA信号、DC電圧信号）を監視できます。DC電圧信号監視は５レンジ切り替えに対応しており、RMS-DIO9632/4816 WebUIから -10V～+10V / -5V～+5V / 0～+10V / 0～+5V / 0～+1.28V より選択できます。モジュールはワンタッチでDINレール取付ができ、RMS-DIO9632と離れた制御盤・分電盤内に設置することができます。

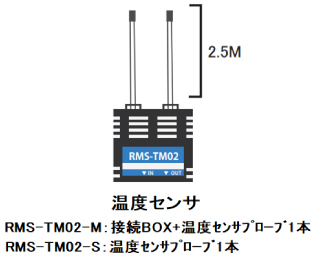

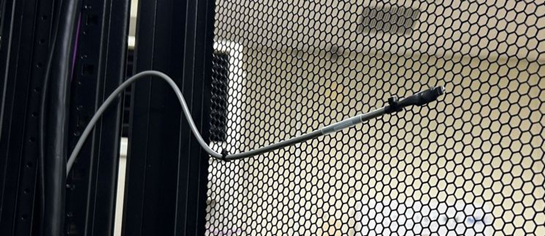

1-Wire温度センサ、湿度センサ

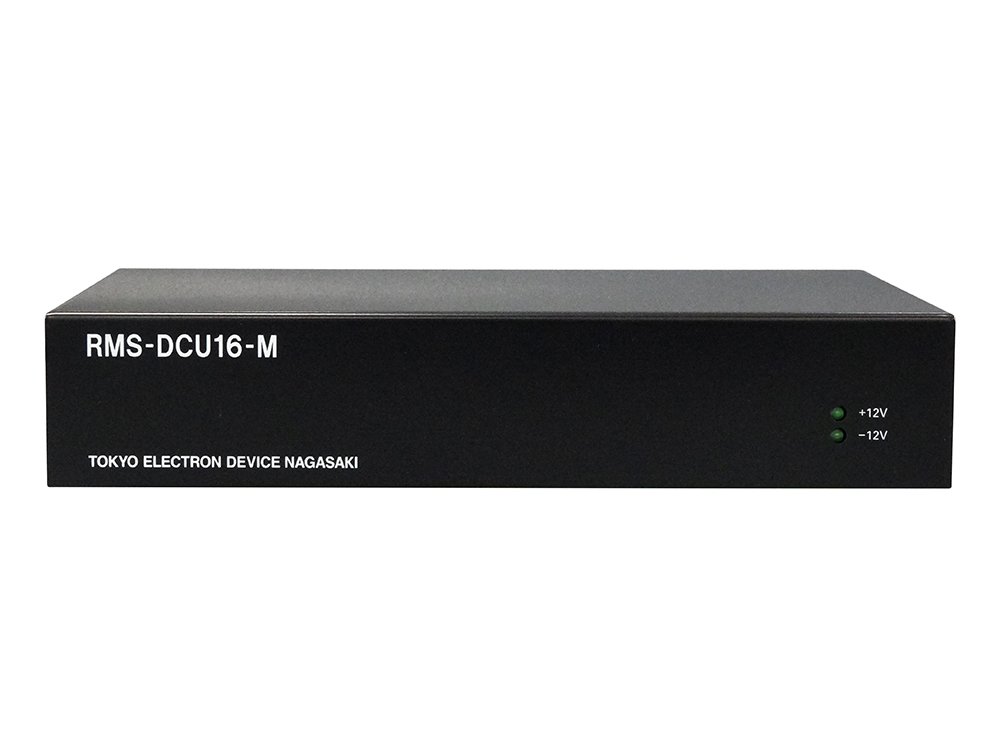

直流電流センサ接続モジュール / RMS-DCU16-M

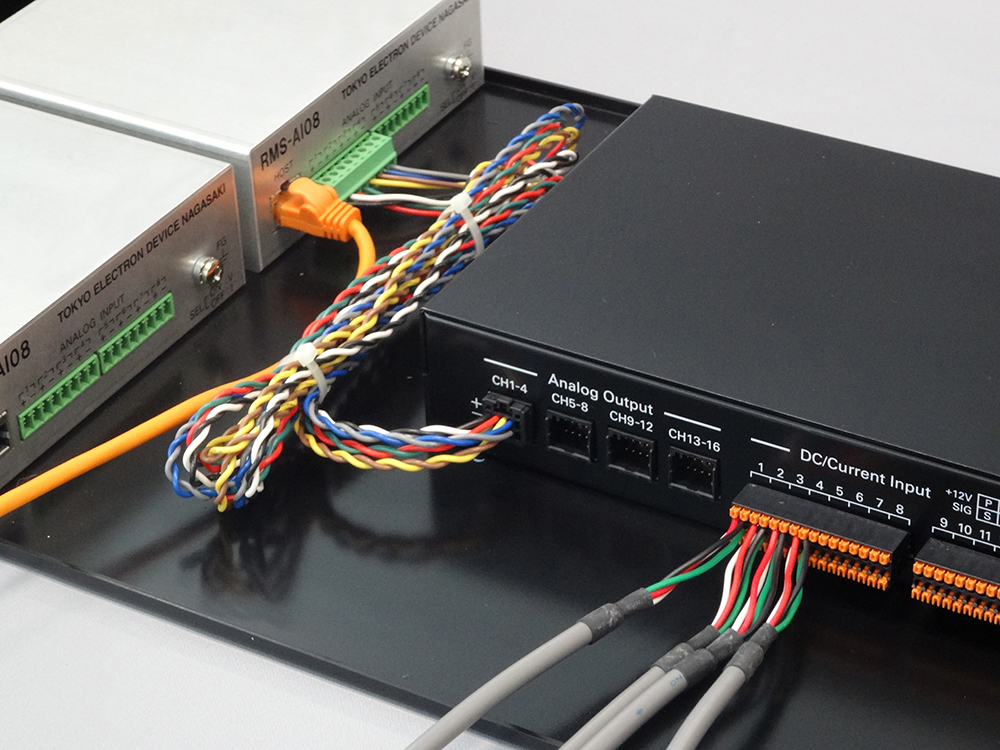

RMS-AI08による直流電流監視を可能にするオプションモジュールです。直流電流センサに必要なDC電源を供給し、センサからの電流入力信号を『RMS-AI08』のアナログ信号入力部に出力します。リニア出力される直流電流センサからの出力電圧をRMS-DIO9632で電流値にスケーリングし、Webモニタリング・SNMP変換します。

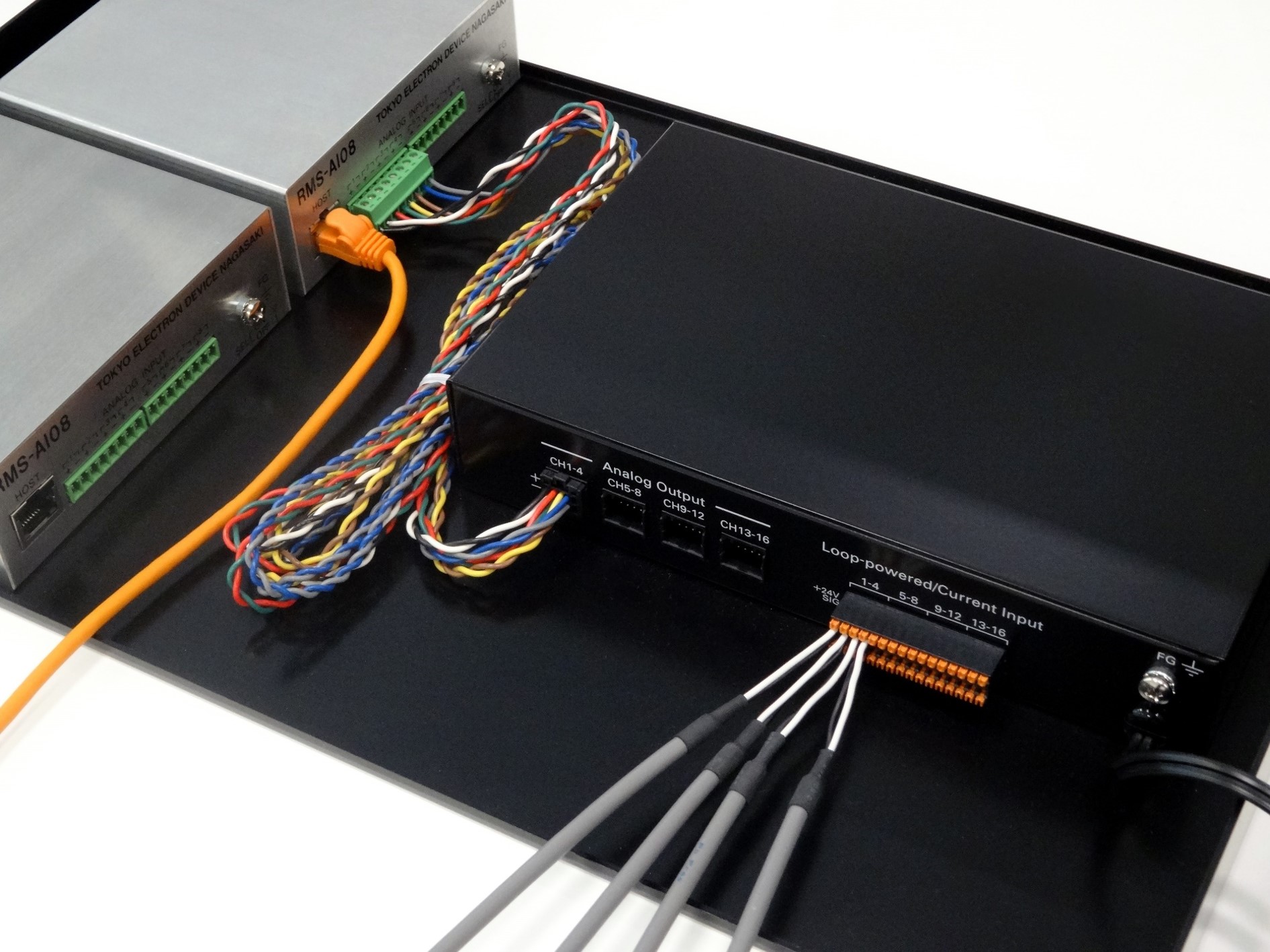

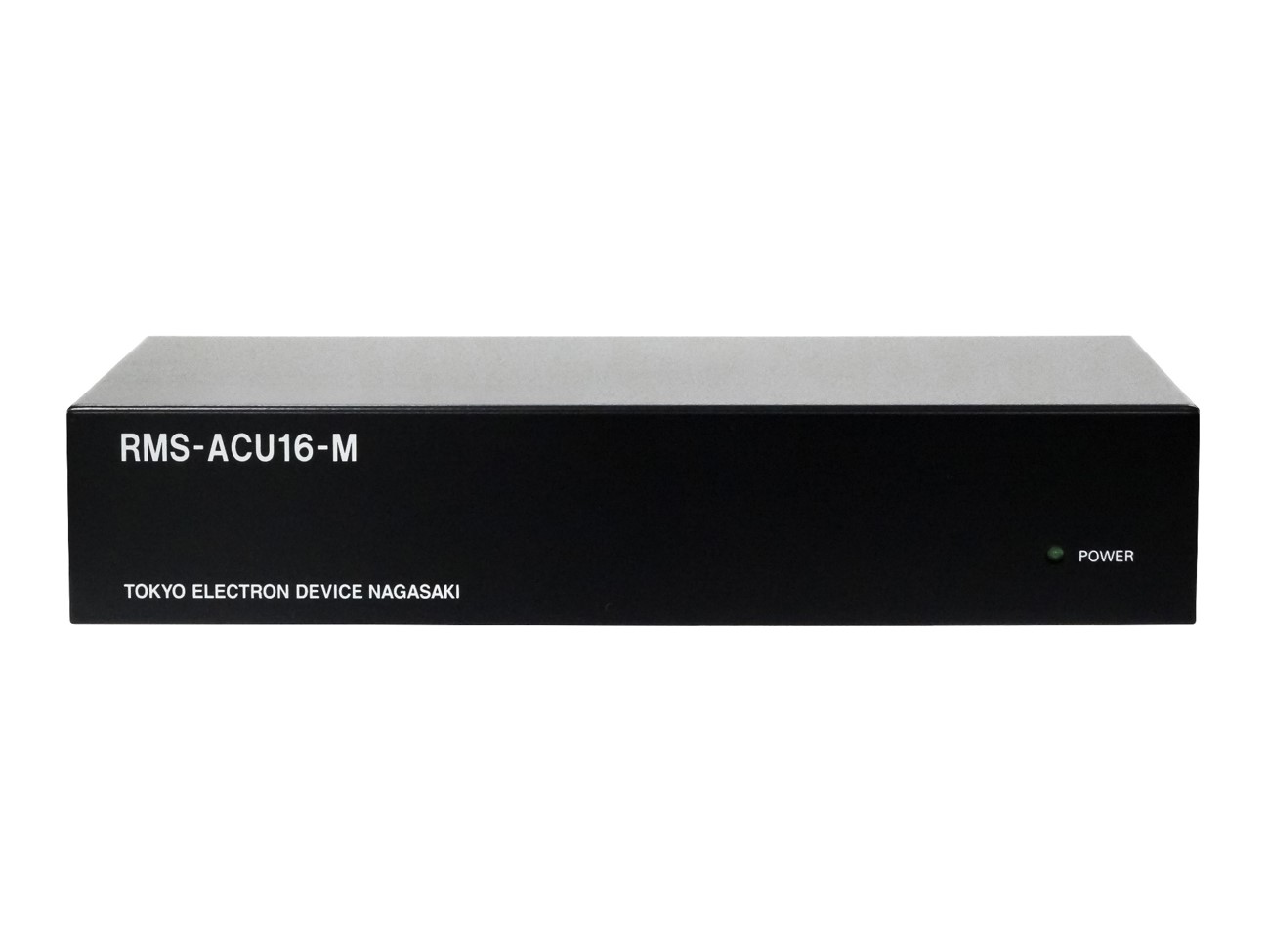

交流電流センサ接続モジュール / RMS-ACU16-M
RMS-AI08による交流電流（実効値）監視を可能にするオプションモジュールです。汎用アナログ入力に交流電流センサ出力を接続するために実効値変換器付交流電流センサを使用します。本機からはこのセンサ測定に必要なDC電源を供給し、センサからの電流入力信号を『RMS-AI08』のアナログ信号入力部に出力します。交流電流センサからの4-20mA信号出力をRMS-DIO9632で交流電流値にスケーリングし、Webモニタリング・SNMP変換します。
監視・制御・通報機能

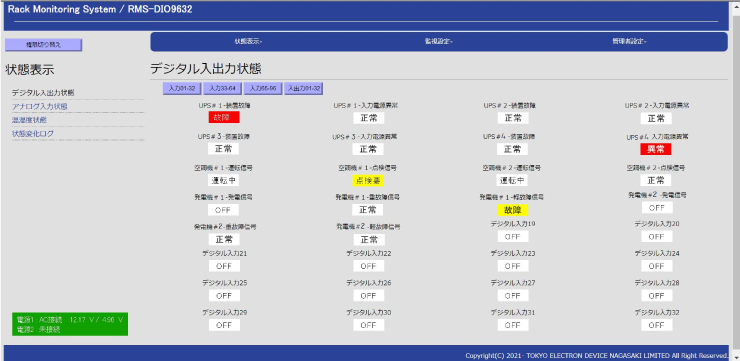

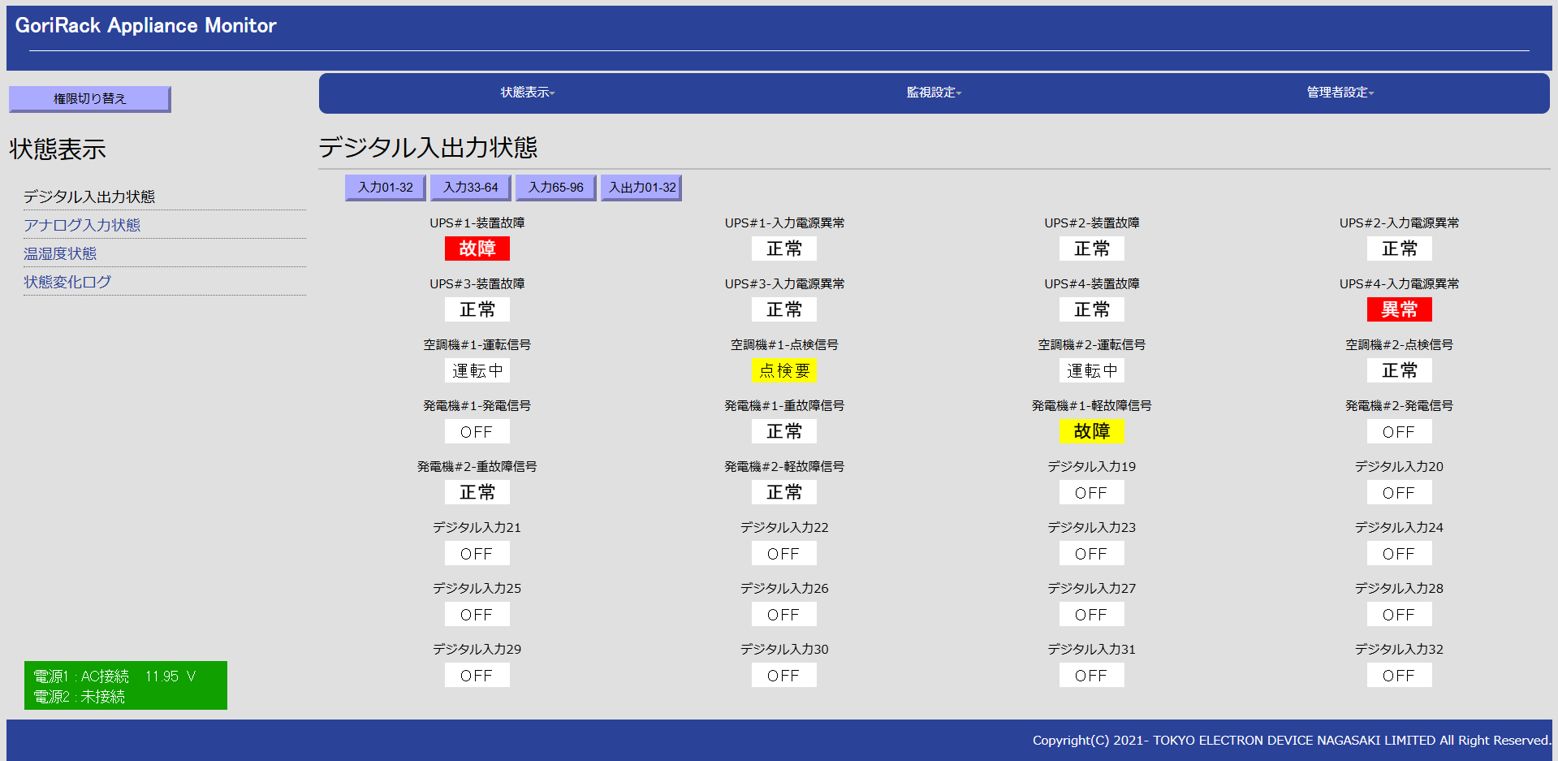

接点入力監視、接点出力制御、温度監視、湿度監視、アナログ信号（4-20mA、±10V）監視に対応し、WebUIから監視条件を設定・モニタリングできます。
| 機能 | 仕様 |
|---|---|
| デジタル信号入力監視 | 40msecサンプリング、チャタリング防止タイマ |
| デジタル信号出力制御 | WebUI、SNMP-Setによるリモート制御 |
| アナログ信号監視 | 40msecサンプリング、最大16点（１ch毎に電流入力/電圧入力切替） アナログ入力モジュール用ポートにLANケーブルで接続 アナログ入力モジュール RMS-AI08 最大2台（8点/台） |

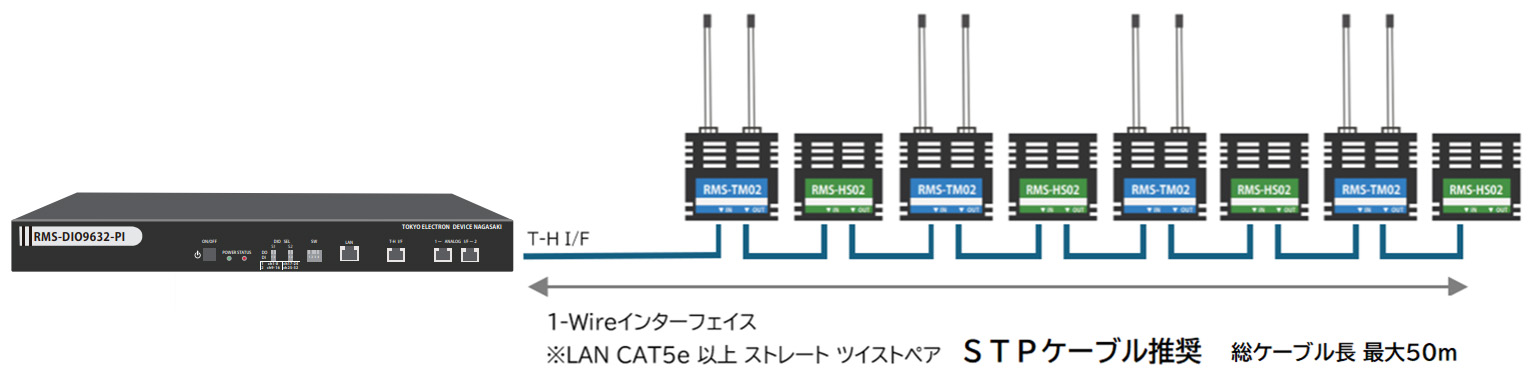

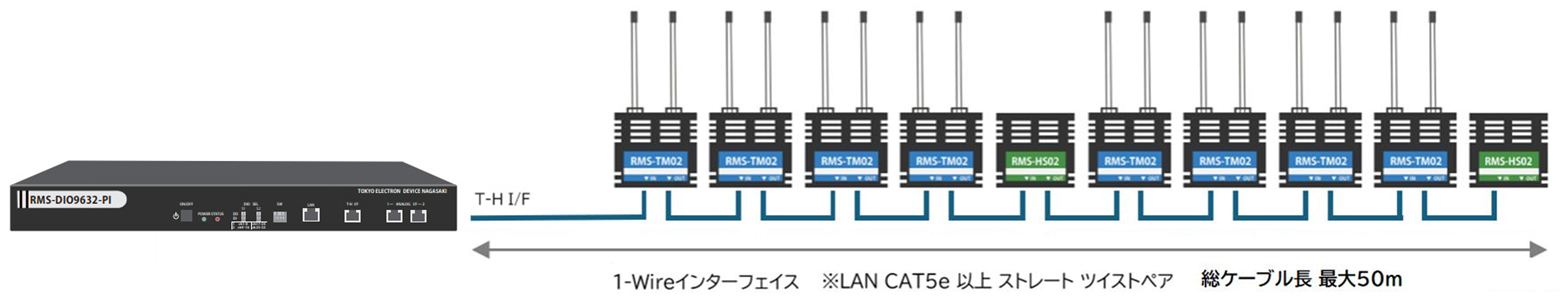

| 温度・湿度監視 | 1-Wireポート（1ポート）にLANケーブルでデイジーチェーン接続 温度センサ RMS-TM02 最大 4 台（ 2 点 /台） 湿度センサ RMS-HS02 最大４台（ 1 点 /台） |
| ネットワークプロトコル | IPv4によるHTTP/ICNP/SNMP/SNTP/SMTP/DHCP/DNSに対応 |
| センサーログ | 測定値を定期的に記録、CSVファイルでダウンロード可能 |

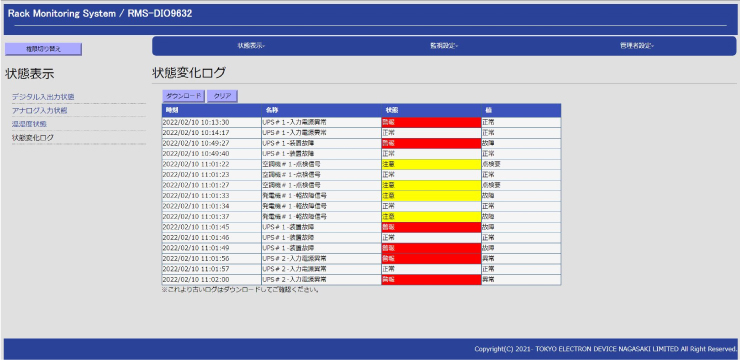

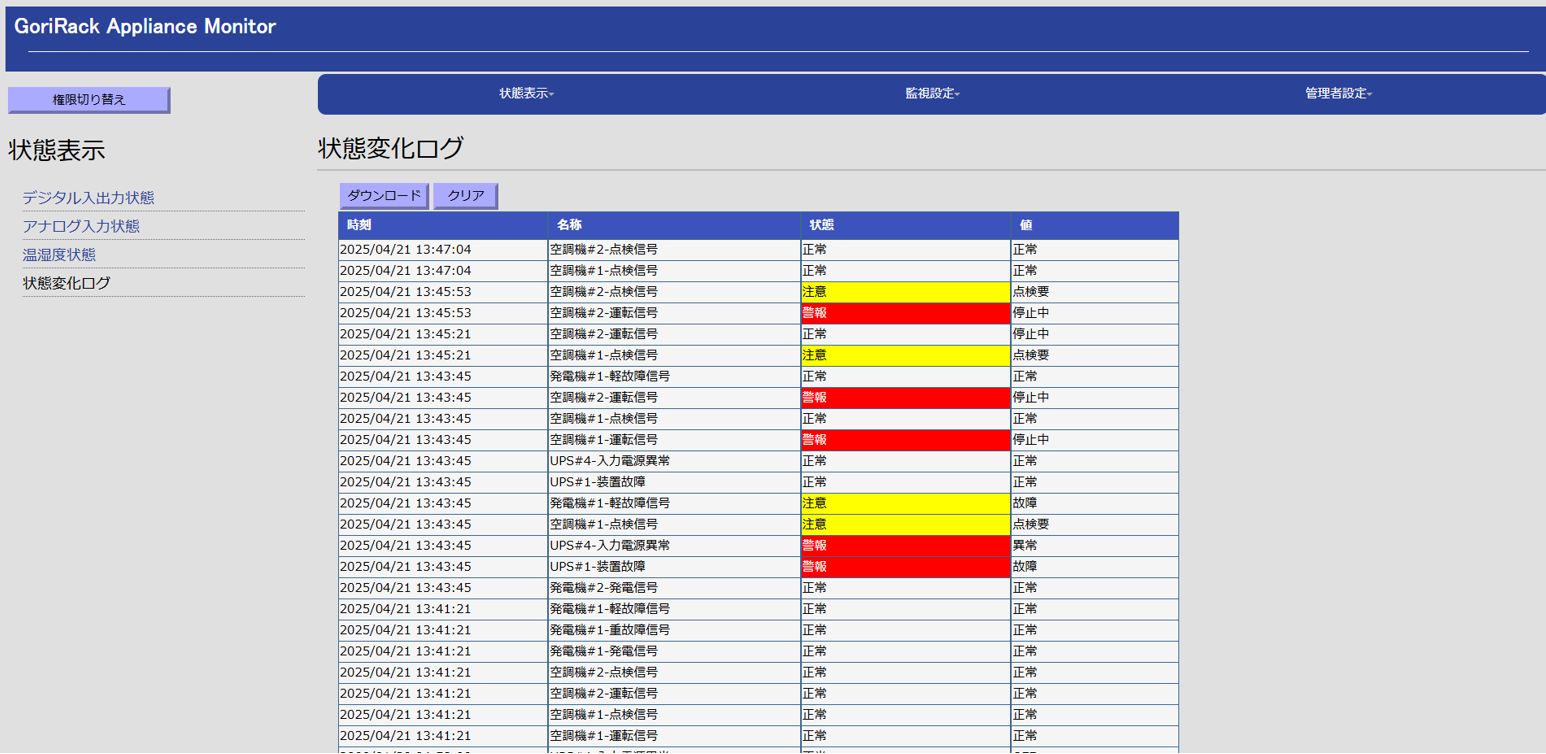

| Syslog管理 | Syslogサーバにシステムログや状態変化ログを出力可能 |
| メールレポート | 全センサの状態を定期的に電子メールでレポート送信可能 |

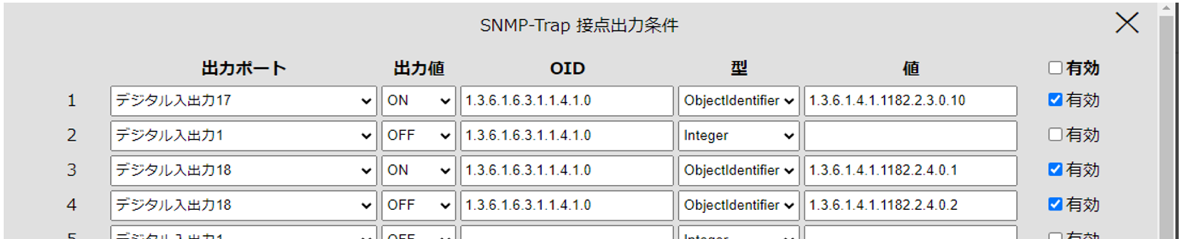

| 通報 | センサによる状態変化検出時、電子メール・SNMPトラップで通知可能 |
| SNMPエージェント機能 | 外部ノードからシステム状態の監視が可能 |
接点信号ケーブル固定例
線量が多い場合は、配線固定ブラケット/RMS-CFB01 （オプション）を背面側に取り付けます。
-

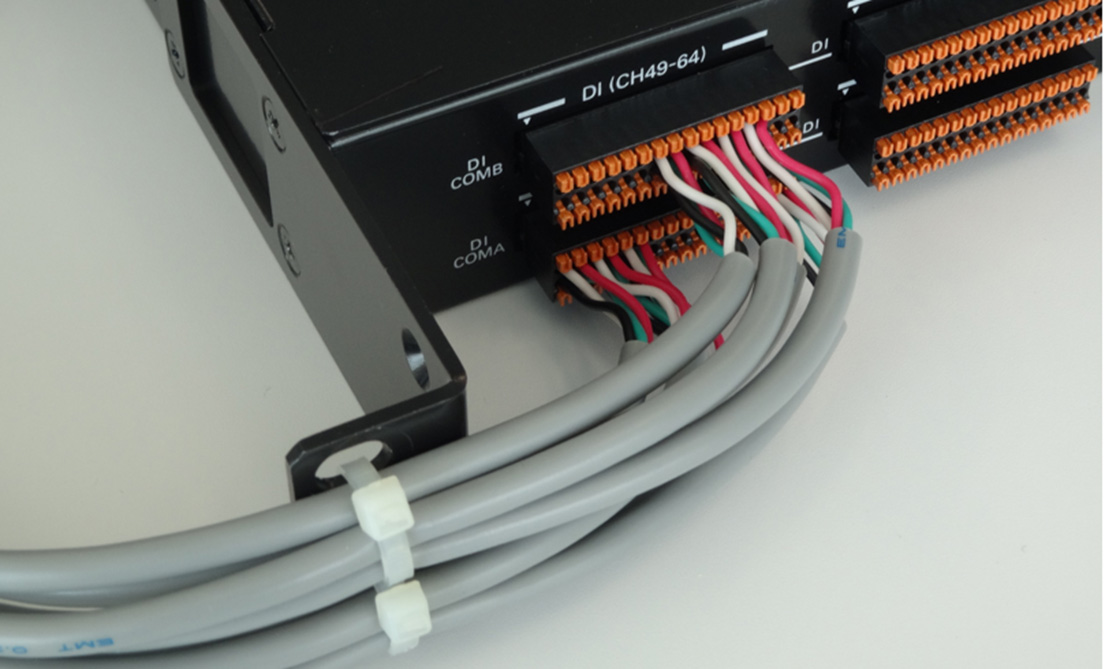

背面コネクタ側にラックマウントブラケットを取り付けてケーブル固定に活用している例です（ラックマウントブラケットのみの販売可）。線量が多くない場合はこのような固定が可能です。

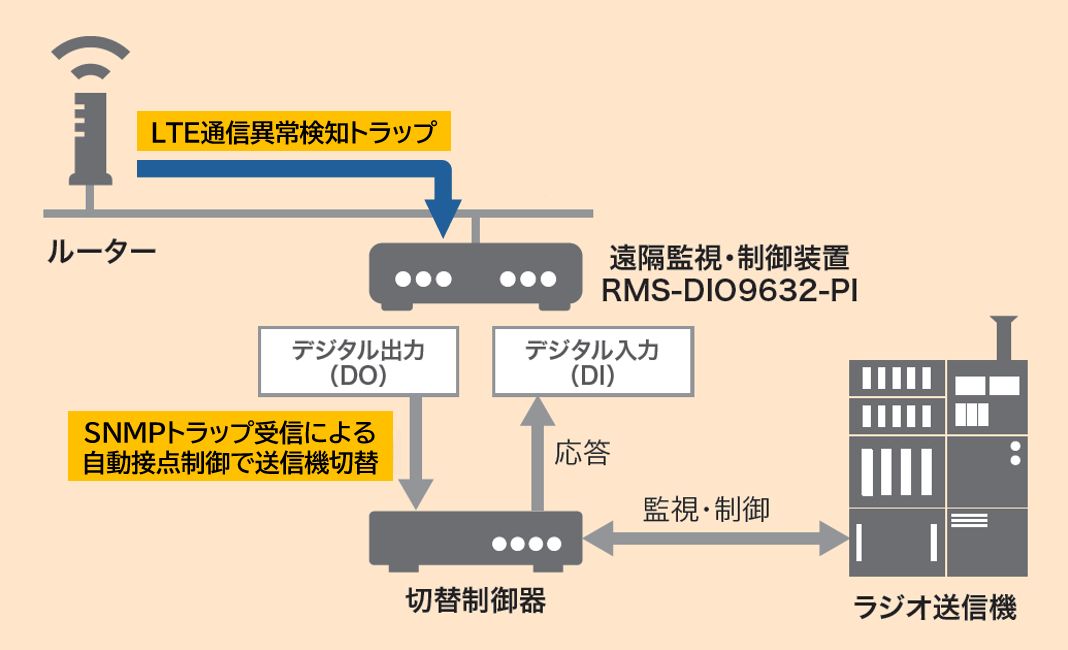

放送設備の監視制御
テレビ/ラジオ送信機、STL/TTL装置、MERを監視します。
監視制御ソフトPacket Casterとの連携で安心と信頼の運用をサポート
【受注生産品】接点監視・制御ユニット（接点信号 MILコネクタタイプ）RMS-DIO9632

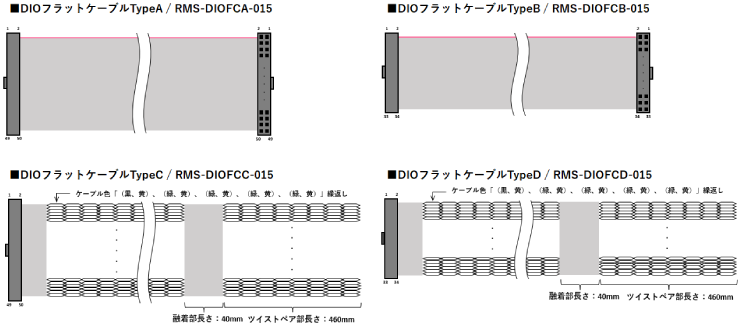

接点信号MILハーネス
| 接続ポート | 極数 | ケーブル長 | 主な接続先 | 品目 |
|---|---|---|---|---|
| DIポート | 50 | 1.5m | コネクタ端子台変換ユニット | DIOフラットケーブルTypeA / RMS-DIOFCA-015 |
| DIOポート | 34 | DIOフラットケーブルTypeB / RMS-DIOFCB-015 | ||
| DIポート | 50 | クローネ端子等 | DIOフラットケーブルTypeC / RMS-DIOFCC-015 | |
| DIOポート | 34 | DIOフラットケーブルTypeD / RMS-DIOFCD-015 |

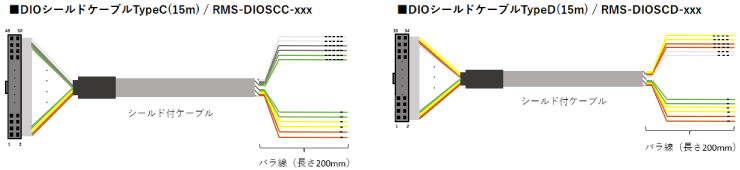

シールドケーブル
| 接続ポート | 極数 | ケーブル長 | 主な接続先 | 品目 |
|---|---|---|---|---|
| DIポート | 50 | 15m | 端子台 | DIOシールドケーブルTypeC(15m) / RMS-DIOSCC-150 |
| 20m | DIOシールドケーブルTypeC(20m) / RMS-DIOSCC-200 | |||
| 30m | DIOシールドケーブルTypeC(30m) / RMS-DIOSCC-300 | |||
| DIOポート | 34 | 15m | 端子台 | DIOシールドケーブルTypeD(15m) / RMS-DIOSCD-150 |
| 20m | DIOシールドケーブルTypeD(20m) / RMS-DIOSCD-200 | |||
| 30m | DIOシールドケーブルTypeD(30m) / RMS-DIOSCD-300 |
