送信所向け遠方監視制御装置（リモコン）でできること
遠方監視制御装置で何を監視できる？
ポイント
遠方監視制御装置を使用して、テレビ・ラジオの演奏所・送信所・中継局内における放送設備（送信機やSTL/TTL装置）・UPS・発電機・空調機の監視や制御を行います。
送信所・中継局向け遠方監視制御装置は、遠隔地にある放送機器や中継局をリアルタイムで監視し、問題が発生した際に迅速に対応できるようにするためのシステムです。これにより、放送の安定性と信頼性を高め、運用コストを削減することができます。遠方監視制御装置を使用することで、放送局内の放送設備（送信機やSTL/TTL装置）、UPS、発電機、空調機、アナログ入力信号まで幅広く監視を行うことが可能になります。
接点入力監視・出力制御
遠方監視制御装置は、機器や設備に多く使用されている接点出力信号を接続することで、接点出力信号をネットワークから遠隔監視することができます。例えば、ラジオ送信機の運転信号や装置故障信号、空調機の運転信号や点検信号、UPSの装置故障信号や入力電源異常信号、発電機の発電信号や故障信号などの接点出力信号を容易にWebブラウザ上でモニタリングできます。また、各信号の状態変化を検知してメール通知やパトライト点灯、SNMPトラップ通知を可能にします。接点出力制御は、遠方監視制御装置から対象の機器に対して接点出力信号をON/OFFする機能です。接点出力制御により対象機器の特定機能スイッチ切り替えや運転モード切り替えなどを行うことができます。
遠隔地に設置されたネットワークインターフェイスをもたない機器・設備をリモート監視可能にすることで、オンサイトでの機器保守を減らすことができ、メンテナンスを効率化します。オンラインでリアルタイム監視することにより、迅速な機器メンテナンス対応が可能になり、収集したステータスデータは機器の稼働状況確認の他、稼働率の分析にも活用できます。また、遠方監視制御装置には各種機器から出力される接点出力信号の監視だけではなく、機器へ接点信号を送信する接点出力制御に対応した製品タイプもあります。これにより、接点入力で作動する各種機器をリモート制御でき、接点駆動の送信機、信号灯、警報機、空調機など様々な機器を遠方監視制御装置のWebUIやSNMPから制御可能になります。
アナログ入力信号監視
監視装置のアナログ監視機能により、送信機からモニタ出力されるMER（Modulation Error Ratio）などの電波品質データを監視できます。これらのアナログ電圧モニタ信号をより正確にデジタル値に変換するには、高い分解能と適切なレンジ選択に対応した監視装置が必要になります。分解能12ビットでは4096分割、分解能16ビットでは65,536分割されるため、監視装置の分解能によりその測定精度は大きく変化します。また、監視対象の機器により出力電圧レンジが異なるため、送信所・中継所によってアナログ信号の電圧出力レンジが異なる場合、アナログ電圧入力レンジの切り替えに対応したシステムを選択することで送信所・中継所の差異を吸収できる高精度なアナログ監視が可能になります。
上位遠方監視制御システムとの連携
Packet Casterとは？
Packet Caster パケットキャスター
様々な機器やセンサを一元管理する遠隔監視制御システム
Packet CasterサーバとPacket Caster Terminalによって構成され、異なるメーカーの様々な機器やセンサを一元管理するM2Mシステムです。
※Packet Casterは株式会社アプコットの製品です。
Packet Caster（パケットキャスター）は株式会社アプコット様が提供する放送通信局・送信所・中継局内の機器や設備を遠隔監視制御するために最適化された一元管理ソフトウェアです。遠隔地にある放送機器をリアルタイムで監視し、異常を検知した際に即座に対応可能となり、放送の安定性と信頼性を向上させます。
-
●Packet Casterの特長
-
1
どこからでも監視・制御が可能
Packet CasterはWebブラウザ上にてアプリケーションとデータを一元管理します。クライアントPCに専用ソフトをインストールすることなく、PC標準ブラウザで監視・制御を行います。
-
2
「マスターメンテナンス」による詳細な環境設定
監視、制御、アナログ入力、メール、ポーリングなど詳細かつ高度な設定により、自由度の高い運用をご提供致します。また、広域図やブロック図などのグラフィック画面もユーザーがすぐに追加・変更可能です。
-
3
メール通報・メンテナンス
異常を受信した場合、指定したメールグループへメールを送信します。各拠点の信号ごとに、送信先のメールグループを指定できます。また、ポーリング要求や保守用マスク、計画制御などスケジュール設定が可能です。
-
1
-
Packet Casterを使用した監視システム例
当社の遠方監視制御装置は、放送局演奏所、送信所、中継局内のテレビ送信機やラジオ送信機をリアルタイムで監視し、制御するために最適化されています。下の図では、遠方監視制御装置 RMS-DIO9632とアプコット社製 Packet Casterを使用した送信所・中継局内の機器監視についてご説明します。このシステムは、回線断発生時に自動的に適切な動作を選択し、送信機の安定運用を確保します。
-

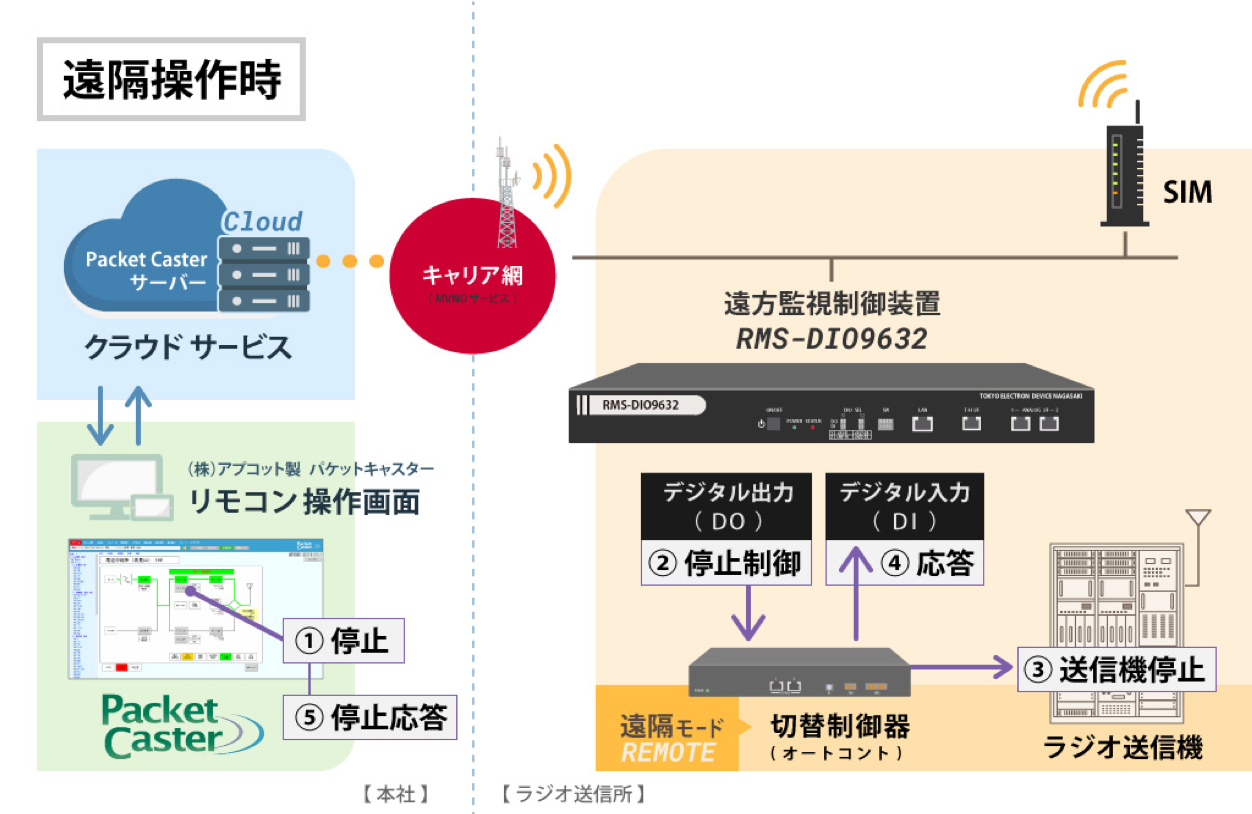

●遠隔操作時
-

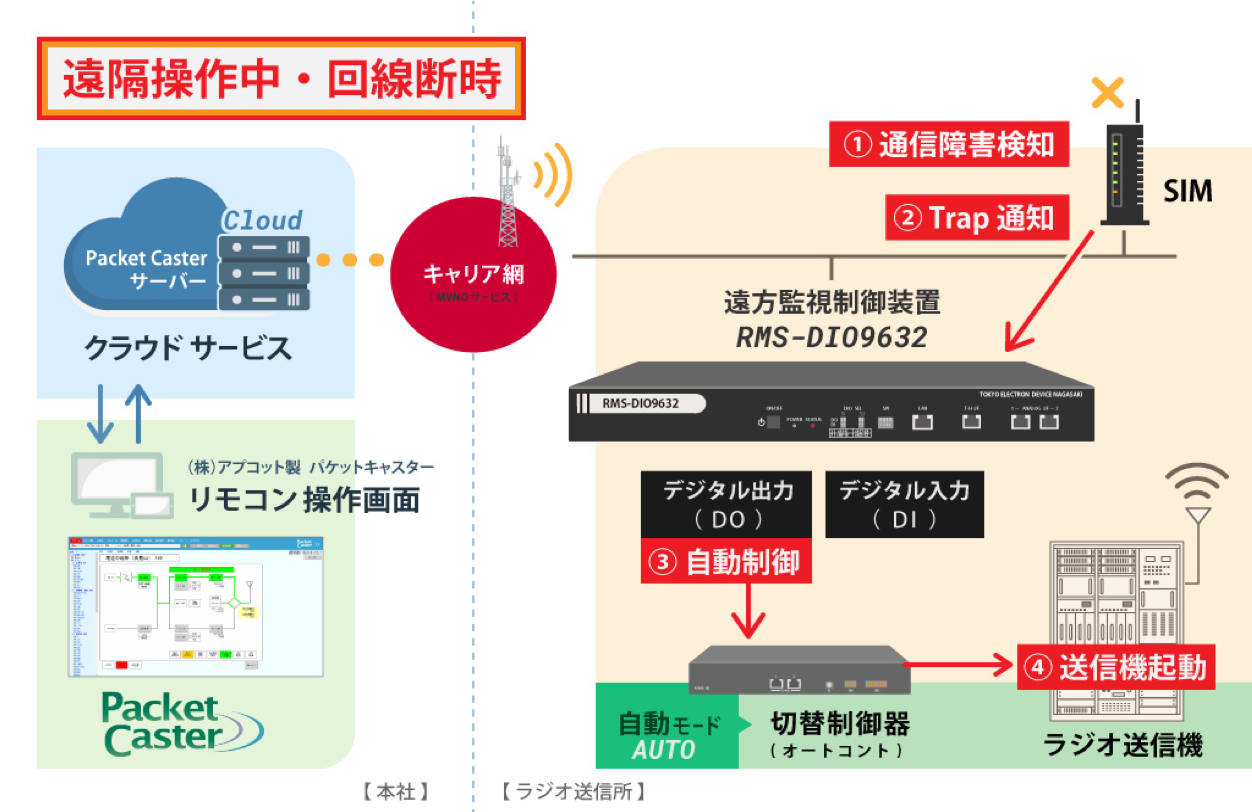

●遠隔操作中に回線断が発生
Zabbixを使用した監視システム例
-
○Zabbix（ザビックス）とは？
オープンソースソフトウェア（OSS）の統合システム監視ソフトウェアであり、ネットワーク監視、サーバ監視の他、様々なネットワーク機器のステータスを監視できます。マルチベンダーの多種多様な機器とサービスレベルの監視に広く利用され、テンプレートを活用することで大規模環境も短期間で構築できることから、センサ機器や設備故障信号などの大規模監視での活用例が多数あります。
また、Zabbixプロキシをご利用いただくことで、インターネットを経由してZabbixサーバに監視データを送信することができます。ファイアウォール越しで多拠点に存在する無人設備の分散監視を行い、中央監視室でZabbixサーバを使用した一元監視を実現できるため、人員とコストの削減を図ることが出来ます。

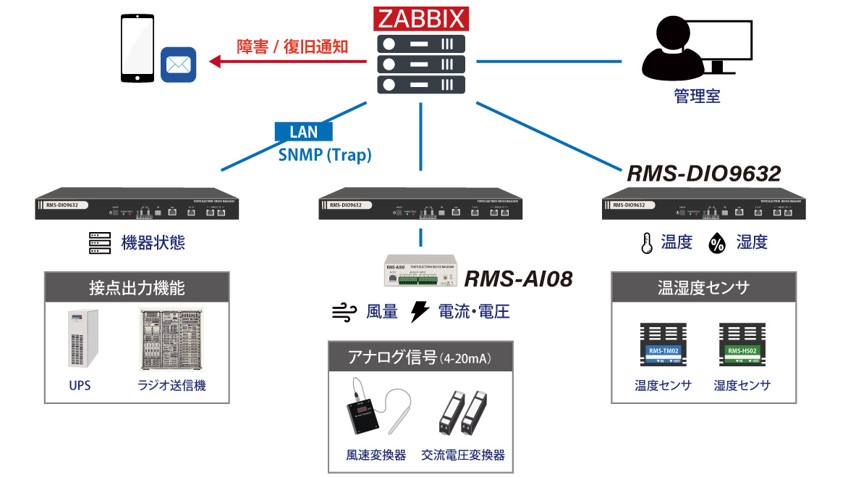

遠方監視制御装置とZabbixとの連携
RMS-DIO9632はSNMP対応のネットワーク機器のため、テレビ・ラジオ送信機/STL・TTL装置/空調機/UPS/消防設備などの稼働状態、および温度/湿度やアナログ入力などの収集した値をZabbix上で一元監視することができ、監視コストや人員の削減に繋げることができます。接点出力機能を有しているので設備機器に異常が発生した際には、Zabbixのアクション設定からスクリプトを実行することで機器の制御を行えるため、無人設備の監視+制御を実現します。

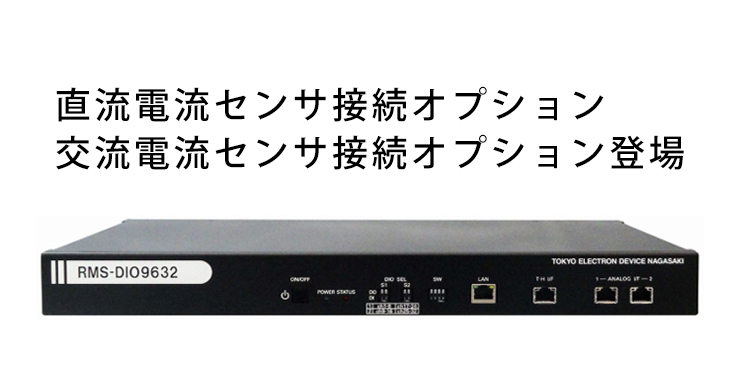

遠方監視制御装置 RMS-DIO9632
通信インフラ設備のリモート監視に最適化されたキャリアグレード遠方監視制御装置で、1Uサイズに128点の接点入力を有し、そのうち32点は接点入出力制御に対応しています。オプションのアナログ入力モジュール/RMS-AI08を連携させることで、4-20mA/±10V(0-1V含む)のアナログ信号の監視を行うことができます。また、温度センサ/湿度センサをデイジーチェーン接続することで、温度/湿度の監視も行えるなど多様なセンサ情報を一元管理することができます。
-
●Zabbix×パケットキャスターによる放送設備ビジュアル監視
オープンソースの監視ツールZabbixは、サーバやネットワーク機器の監視に広く使われてきましたが、最近では設備故障の監視にも活用されるケースが増加しています。ZabbixのSNMPマネージャ機能を使用することで、異なるメーカーの機器を統合的に監視できるため、多くの分野での導入が期待されています。
ただし、放送システム向けの直感的なGUIと比較すると、Zabbixはエンジニア向けのツールといえます。そのため、視認性が求められる放送設備監視には、Zabbixと実績のあるパケットキャスターを組み合わせることで、より効果的なビジュアル監視を実現できます。このように、Zabbixを放送システムの監視に組み込むことで、多様な機器を統合的に管理し、信頼性の高い監視環境を構築できます。
-
●Zabbixテンプレートについて
Zabbixは設定情報をテンプレートファイル（xml形式）として抽出することが可能です。弊社は遠方監視制御装置 6機種に対して、Zabbixテンプレートを提供しています。
テンプレートに含まれる設定
- ・アイテム設定（監視対象のセンサ情報）
- ・トリガー設定（SNMPトラップを受信した際のアラート設定）
弊社の遠方監視制御装置（RMSシリーズ）とZabbixとの連携については、以下リンクをクリックしてください。
Zabbix Japan様のインテグレーションページにて、弊社テンプレート紹介ページを掲載しております。

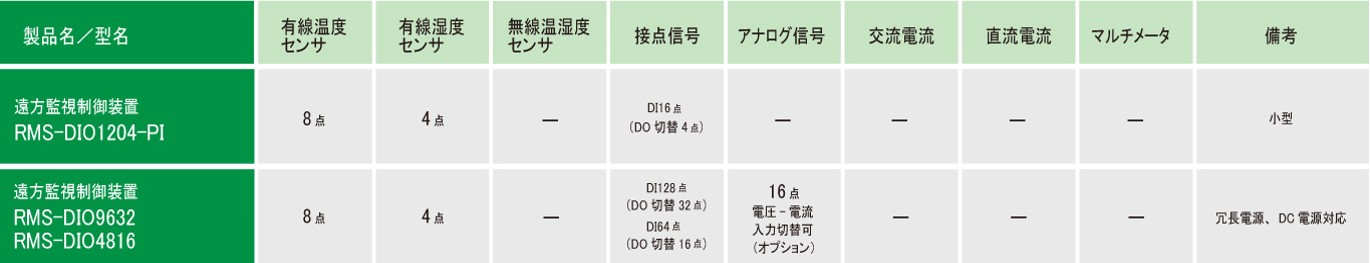

弊社製品のご紹介
弊社製品のご紹介
※クリックで拡大画像をご確認頂けます。
※横スクロールで画像をご確認頂けます。
-

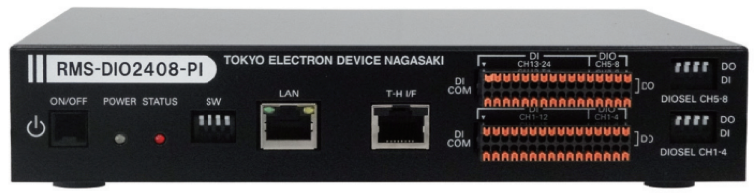

小規模 接点監視・制御ユニットRMS-DIO1204-PI
有線温湿度センサ機能を備えた小型接点監視・制御ユニットです。1Uサイズに16点の接点ポートが収容され、12点は入力専用ポート、4点はディップスイッチ切り替えによる入出力兼用ポートを搭載。AC100V/200V対応。
-
電源二重化対応 接点監視・制御ユニットRMS-DIO9632RMS-DIO4816
接点入力128点（入力専用96点＋入出力兼用32点）を遠隔監視・制御するユニットです。アナログ信号入力の拡張可能。
AC100V/200V 、DC48V 冗長電源対応のキャリアグレードモデル。 -

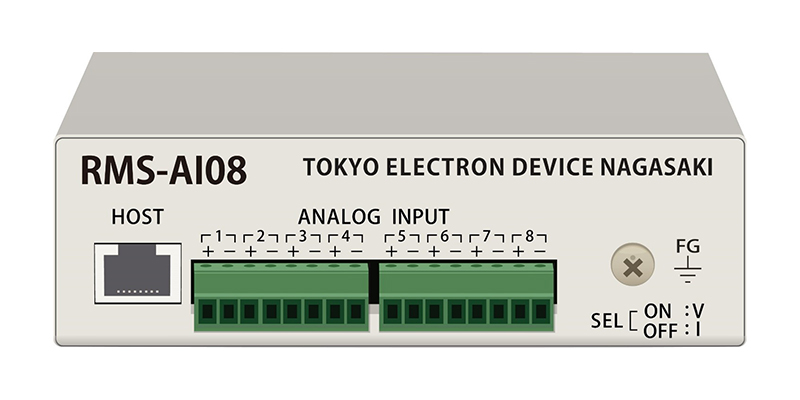

アナログ入力モジュールRMS-AI08
計装入力信号（4～20mAや1～5Vの直流信号）をWebアプリやSNMPマネージャから遠隔監視します。8chの小型モデル。
