CTBX-523 音声・FAX機能 INS1500回線

CTBX-504
CTBX-523
CTBX-523は、INS1500付加サービスが利用でき、アナログ23回線相当の音声処理に対応。大規模音声システムを省スペースで実現します。従来の音声カードをサーバへ実装するシステム構成から、LANによる外付けのBOX構成になり、システムの自由度や選択肢が広がります。

構 成 図



●CT-BOXシステム構築図


CTBX-504構成図

従来はカードが組み込まれた個別サーバーで構築されたオンプレミスによるCTIシステム構成がメインでしたが、IPプラットフォームの「CT-BOX」では、データセンターの利用や クラウドによるテレフォニーサービスの実現が容易になります。

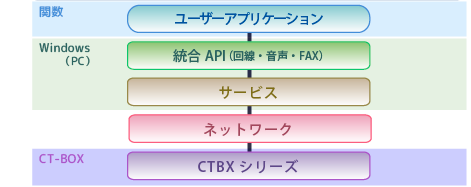

●ソフトウェア構築図


ソフトウェア構築図

従来のアプリケーションが使えます 「CT-BOX」の統合APIは従来のCTシステムビルダーAPIと互換性があり ユーザーアプリの変更をすることなくBOXを動作させることができます

特徴・機能仕様

  • ●Serverの集約
  • 仮想化プラットフォームを利用することにより、これまでの分散したServerシステムを集約することができます。運用コストの低減をはかれます。
  • ●回線の集約
  • コールセンター、企業、および遠隔地等のあらゆる回線の集約とコミュニケーションの統合をはかります。
  • ●複数のCTIシステム構築
  • CTIカードによる単独システムでは実現できなかった、同一ネットワーク上での複数のシステム構築や冗長性を持たせたCTIシステムの実現が可能になります。
  • ●冗長化システムの構築
  • ネットワーク上に「CT-BOX」を配置することで、冗長化システム構築がよりコンパクトに行えます。対障害性を高め、ダウンタイム短縮につながります。
  • ●ソフトウェア開発パッケージ
  • CT System Builder for Network 「CT-BOX」統合APIは従来のCTシステムビルダーAPIと互換性があり、ユーザーアプリケーションを変更することなく動作させることができます。


●19インチラックマウントキットCTBX-RMK(別売) CT-BOXをサーバーラックに収納するための専用キットです。

CTBX-RMK

2台実装可能…CTBX-523/724/712
3台実装可能…CTBX-104/504/704/104V/504V/523V/724V/712V/704V


接続インターフェース ホストインターフェース   LAN(100Base-TX/1000Base-T)
  Auto MDI/MDI-X 対応
局線インターフェース 適用回線   INS1500(T1)×1/DSU別
音声機能 方式   PCM(8、16)、μ-law(PCM)
データレート   PCM8:64Kb/s、PCM16:128Kb/s、
  μ-lawPCM:64Kb/s
音声入力レベル   推奨レベル-15dBm
音声出力レベル   推奨レベル-15dBm
認識 ダイヤルパルス認識   回線接続後のDP-10/DP-20信号を認識
  (認識精度は回線品質に影響します)
トーン検知 DTMF   16桁0~9、*、#、ABCD標準 ミニマムポーズ30ms
単一周波数 検出   FAX信号のCNG、CEDを検出可能
送出   400Hz~2100Hzまでの17種類で送出
FAX機能 通信方式   調歩同期通信方式
適応規格   ITU-T勧告:T.4、T.6、T.30
  V.17、V.29、V.27ter、V.21、V.34準拠
通信速度   33600/31200/28800/26400/24000/21600/19200/
  16800/14400/12000/9600/7200/4800/
  2400bps [自動フォールバック可能]
接続相手   SuperG3規格またはG3規格対応ファクシミリ機
画像サイズ   A4、B4、A3[スケーリング機能]
圧縮方式   MH、MR、MMR、JBIG
ECM機能   サポート
走査線密度   ノーマル : 200×100dpi
  ファイン : 200×200dpi
  スーパーファイン: 200×400dpi
寸法・重量 外形寸法   200x40x270mm(高さはゴム足を含まず)
重量   1580g(ケーブル等は含まず)
