PCI Express アナログ回線 12回線

CTV-112HTG
CTV-112HTG
CTV-112HTGはアナログ12回線対応の音声応答カードです。1枚のカードで12回線同時に発信/着信制御ができ、音声の再生/録音や、PB信号の検出/送出等、IVRシステム等に必要な基本機能のすべてを備えています。PCI Expressバスでハーフサイズ化を実現。省スペース型PCにおいて、大規模なIVRや受注システム等の構築が可能です。 ホストインターフェースにはPCI Expressを採用しています。

CTV-112HTGの DP認識対応版は品番CTV-212HTG になります。

ボード構成



CTV-112HTG

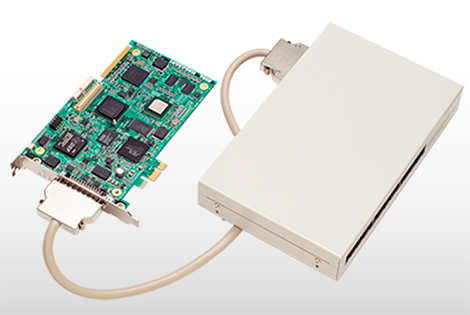

CTV-112HTGは、カード本体(CTV-112HTG)と回線コネクタBOX(CBX-12HA)で構成されています。 コネクタBOXには、接続/状態確認用のLEDが付いており、接続や各種状態が一目で分かるようになっています。


特長・機能仕様

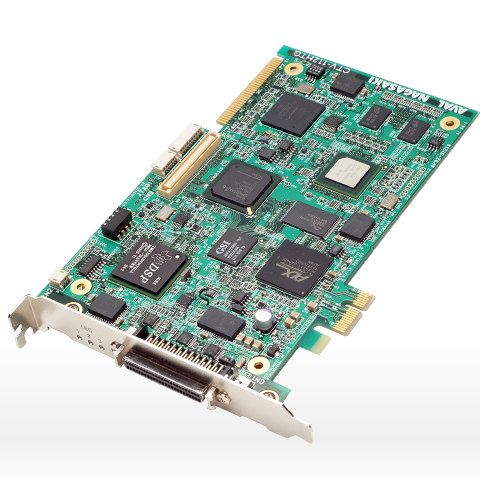

CTV-112HTG 音声応答カード
  • ●PCI Express対応
  • PCI Express x1~x16スロットに装着可能で、PCI Expressでの高速転送が実現できます。※PCIバススロットには装着できません
  • ●DSPによる音声処理
  • DSPにより全回線同時のデジタル音声処理、録音/再生の全二重動作が可能です。 また、音声品質を向上させる強力なエコーキャンセラーをサポートしています。
  • ●標準テレフォニーバスH.100搭載
  • テレフォニーバスH.100バスを搭載し、カード間のスイッチング機能を利用したアプリケーションの構築が可能です。
  • ●ソフトウェア開発パッケージ
  • CT System Builder CTカードを同じAPI環境でコントロールできるCT統合ソフトウェアです。
局線インターフェース 適用回線   加入電話回線(2線式)
ダイヤル方式   PB/DP-10/DP-20
接続回線数   12回線
極性反転
発信者番号通知
接続 ホストインターフェース   PCI Express Base Specification Rev1.0A
  PCI Express CEM Specification Rev1.1準拠
音声機能 方式 PCM(8bit/16bit)、μ-lawPCM
トーン検出 DTMF   16桁 0~9、*、 #、 ABCD標準
パターン認識   DT、BT、RBT(3種類)
単一周波数 検出   FAX信号のCNG、CEDを検出可能
送出   400Hz~2100Hzまでの17種類で送出
CTバス H.100
最大実装枚数 8枚/PC
カード外形寸法 CTV-112HTG/167.7×111.2×18.7mm
CBX-12HA/225.0×140.0×35.0mm
ケーブル コネクタボックス ケーブル長:1.4m(CBX-12HA)
