PCI Express その他 23ch FAX拡張カード

SFC2350R
SFC2350R
SFC2350Rは23chのFAX通信機能を持つFAX拡張カードです。FAX機能としてV.34(SuperG3)FAXをサポート。INS1500音声カードやVoIP音声カードと接続することにより、1台のPCで多回線のFAXサーバシステムを実現できます。その他のさまざまな音声カードとも組み合わせが可能です。PCI Expressバスでハーフサイズに対応し、他のハーフサイズカードと組み合わせてコンパクトなPCで大規模なFAXシステムが構築できます。


構成例

音声バスとしてH.100を搭載しており、各種音声カードとの接続に利用します。
INS1500回線×FAXカード VoIP回線×FAXカード アナログ回線×FAXカード

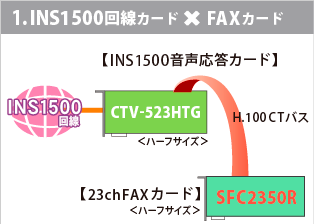

INS1500 FAXシステム

INS1500×1ch(CTV-523HTG)を接続することで、アナログ23回線相当のFAXサーバを構築できます。

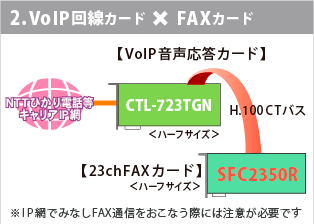

VoIP23ch FAXシステム

IP電話23回線(CTL-723TGN)を接続することで、IP網を直接繋ぐことができる23chのFAXサーバを構築できます。

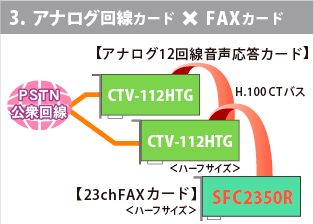

23回線 FAXシステム

アナログ12回線(CTV-112HTG)等、既存の音声応答システムに本機を組み合わせることで、FAXシステムを実現できます。

特長・機能仕様

SFC2350R FAX拡張カード
  • ●PCI Express対応
  • PCI Express x1~x16スロットに装着可能で、PCI Expressでの高速転送が実現できます。※PCIバススロットには装着できません
  • ●標準テレフォニーバスH.100搭載
  • テレフォニーバスH.100バスを搭載し、カード間のスイッチング機能を利用したアプリケーションの構築が可能です。
  • ●スーパーG3(33.6kbps)に対応
  • ITU-T V.34勧告に準拠したスーパーG3対応ファクシミリとの通信においてG3FAXの約2倍の高速化を実現しました。
通信方式 全二重/半二重調歩同期通信方式
適用規格 ITU-T勧告 T.4、T.30、V.34、V.17、V.29、V.27ter、V.21準拠
通信速度 33600/31200/28800/26400/24000/21600/19200/
16800/14400/12000/9600/7200/4800/2400bps [自動フォールバック可能]
接続相手 SuperG3/G3規格対応ファクシミリ機
画像サイズ A4、B4、A3[スケ-リング機能]
圧縮方式 MH、MR、MMR、JBIG
ECM機能 サポート
接続 ホストインターフェース   PCI Express Base Specification Rev1.0A
  PCI Express CEM Specification Rev1.1準拠
CTバス H.100
カード外形寸法 167.7×111.2×18.7mm
最大実装枚数 2枚/PC
