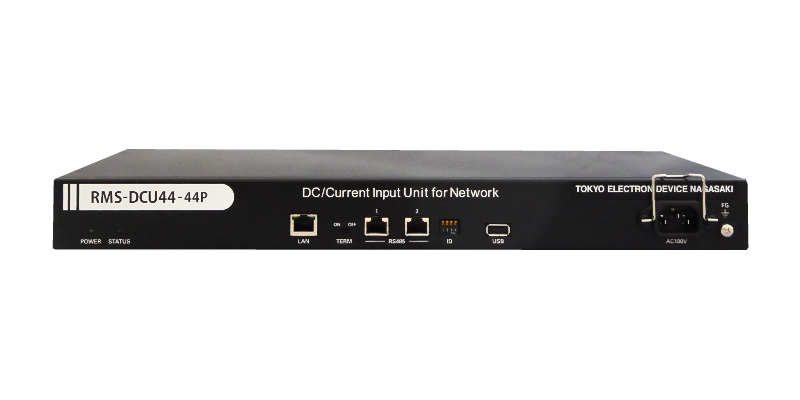

RMS-DCU44 直流電流監視ユニット
RMS-DCU44
直流電流センサ44個（-22Pは22個）を接続できる遠隔監視（Web、SNMP）ユニットです。直流電流センサに供給するDC電源を内蔵しており、直流電流監視システムを省スペースで構築できます。電流センサ種別はセンサCH毎に設定でき、分電盤主幹回路のみの多点監視／分岐回路の多点監視／主幹・分岐両回路の監視など様々な直流電流監視システムに活用できます。交流電流監視には専用機 RMS-CU80を使用します。
直流電流センサの種類
端末フィーダ用から主幹用、及び機器取付用の5種類の分割型クランプ式直流電流センサに対応しています。
交流センサとは違って電流センサへの電源供給が必要で、信号線とあわせて4芯ケーブルのコネクタ出しとなっています。RMS-DCU44はセンサポート１CH毎にセンサ種別を切り替えることができ、主幹線、フィーダ等の監視に対してセンサポートを効率よく使用できます。
また、標準品以外の電流センサの対応についてもセンサ特性に合わせたカスタマイズを承ります。

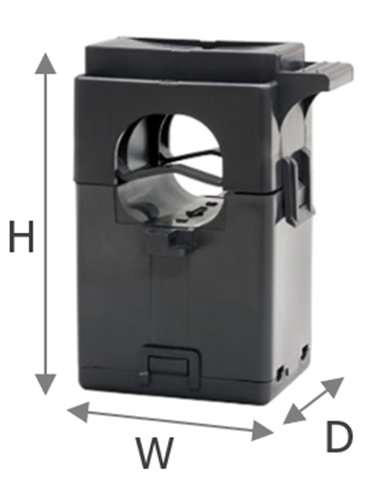

直流電流センサーリスト
| 主な対象 | 定格電流 | 装着可能な電線径 | 寸法 | 重量 | 型式 |
|---|---|---|---|---|---|
| 主幹線 | 500A | 最大φ35mm | W62.5×H94×D35.5mm | 約270g | RMS-CS500DC |
| 幹線 | 200A | 最大φ24mm | W45×H76×D35.5mm | 約135g | RMS-CS200DC |
| フィーダ | 100A | 最大φ14.5mm | W29.5×H55×D30.5mm | 約70ｇ | RMS-CS100DC |
| 端末フィーダ | 50A | RMS-CS50DC | |||
| 機器 | 5A | RMS-CS5DC |
直流電流センサーケーブルリスト
-
標準品
1Pケーブル ケーブル長 型式 3m RMS-CC03DC 5m RMS-CC05DC 7m RMS-CC07DC 10m RMS-CC10DC 15m RMS-CC15DC

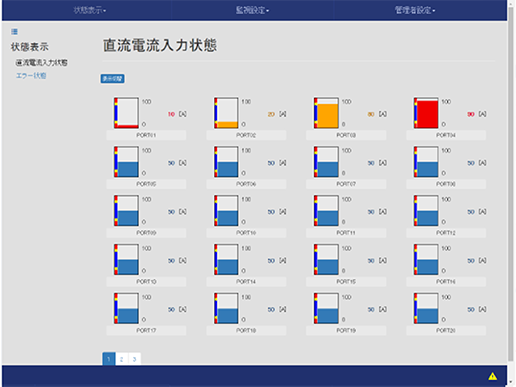

監視・通報機能
| 機能 | 内容 |
|---|---|
| 直流電流入力監視 | 1チャネル毎に電流センサタイプを切り替え可能 5A/50A/100A/200A/500A |
| プロトコル | IPv4、 TCP/UDP、 DHCP、 SNTP、 SMTP、 POP3、 SNMP、 FTP |
| センサーログ | アナログ入力値を定期的に記録、CSVファイルでダウンロード可能 |
| メールレポート | 全センサの状態を定期的に電子メールでレポート送信可能 |
| 通報 | センサによる状態変化検出時、電子メール・SNMPトラップで通知可能 |
| SNMPエージェント機能 | 外部ノードからシステム状態の監視が可能 |

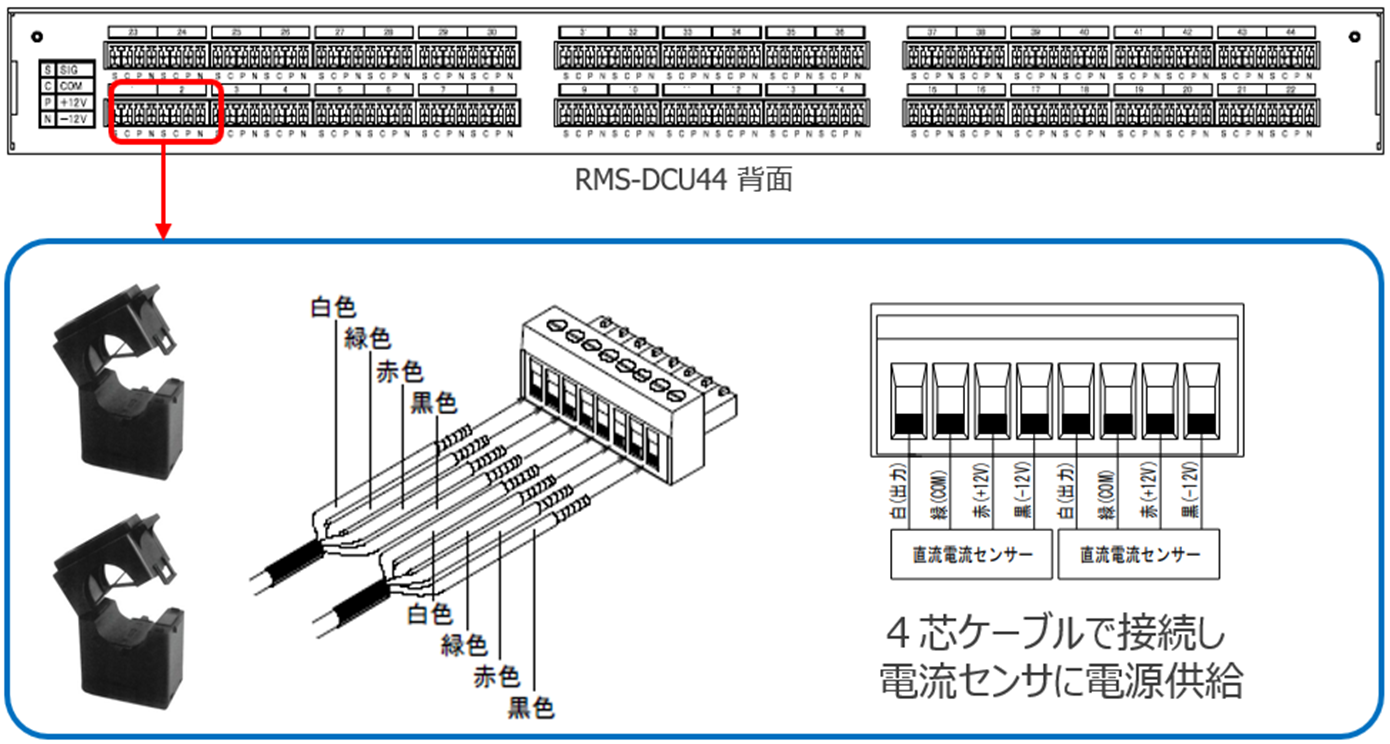

直流電流センサの接続
直流電流センサケーブルをコネクタにネジ止めし、ユニット背面に装着します。

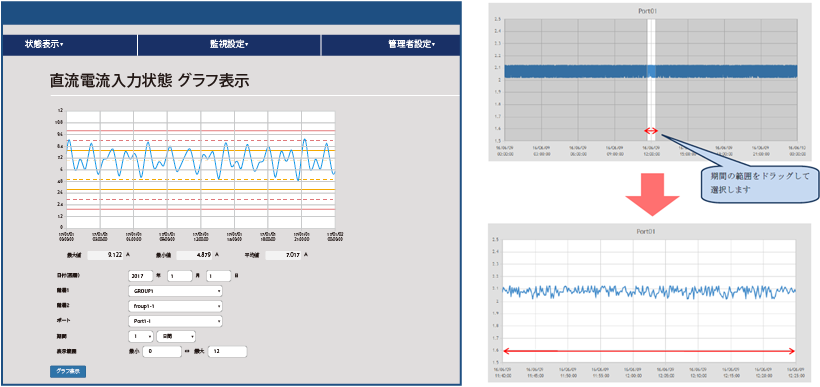

直流電流モニタリング
起点日と期間（日／月／年）を指定してグラフ表示できます。
導入事例
九州電力送配電様
変電所・無線中継所の通信設備をリモートで巡視点検
設備状況をリアルタイム監視、災害発生時に即時対応が可能に
メール・レポート機能
- ・定期測定値、日報、週報、月報メールの送信が可能です。
- ・グルーピング名称が付加されたレポート内容を送信できます。
- ・直流電流の測定値については、最大、最小、平均をレポートします。
