PCI Express IP回線 23ch 音声カード

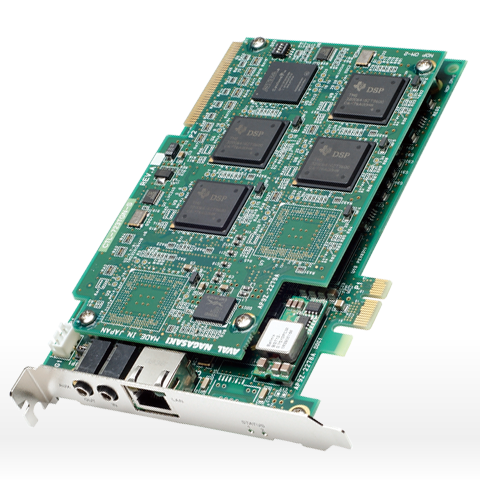

CTL-723TGN
CTL-723TGN
CTL-723TGNは、NGN環境でCTIシステムを構築するためのVoIPカードです。IVRチャンネル処理数は23回線に、 キャリアIP網はNTT「ひかり電話オフィスA」に対応しました。IP電話ネットワークを直接ポートに接続して、 音声自動応答システムを構築することができます。PCI Expressバスでハーフサイズに対応しています。


構成例

IVR FAXサーバー Un-PBX

音声応答

NTT「ひかり電話」等IP網を直接繋いで、IVRを構成することができます。

FAXサーバー

リソースとしてH.100バスによりFAXカードを接続することで、FAXサーバとして使用することができます。

内線電話網

リソースとしてH.100バスにより内線電話カードを接続することで、外線側・内線側の回線交換を行うオペレータシステムが構築できます。

特長・機能仕様

CTL-723TGN 音声応答カード
  • ●PCI Express対応
  • PCI Express x1~x16スロットに装着可能で、PCI Expressでの高速転送が実現できます。※PCIバススロットには装着できません
  • ●従来からの各種回線のシステムを、IP電話へ対応
  • 従来からのCTIサーバなど、PSTN回線やISDN(ISN1500)回線のシステムを、IP電話へ効率よく置き換えることができます。
  • ●標準テレフォニーバスH.100搭載
  • テレフォニーバスH.100バスを搭載し、カード間のスイッチング機能を利用したアプリケーションの構築が可能です。
  • ●ソフトウェア開発パッケージ
  • CT System Builder CTカードを同じAPI環境でコントロールできるCT統合ソフトウェアです。
LANインターフェース ポート数   1
伝送速度   100Mbps(100BASE-TX)、10Mbps(10BASE-T)
コネクタ   RJ45
接続 ホストインターフェース   PCI Express Base Specification Rev1.0A
  PCI Express CEM Specification Rev1.1準拠
VoIP機能 プロトコル   IETF RFC3261セッション開始プロトコル(SIP)
音声フォーマット   G.711
チャネル数   23ch
音声機能 方式 PCM(8bit/16bit)、μ-lawPCM
トーン検出 DTMF   16桁 0~9、*、#、ABCD標準
パターン認識   DT、BT、RBT(3種類)
単一周波数 検出   FAX信号のCNG、CEDを検出可能
送出   400Hz~2100Hzまでの17種類で送出
音声バス 外部タイムスロット   4096
電源条件 動作電圧   +12V±5%
消費電流(最大)   +12V 1.2A
動作環境 動作時   温度 +5~40℃
  湿度 10~85%(結露なし)
非動作時   温度 -10~60℃
  湿度 10~85%(結露なし)
CTバス H.100
カード外形寸法 167.7×111.2×18.7mm
