RMS-CU80の種類

• 40chタイプ：RMS-CU80-40P ※外観図
• 80chタイプ：RMS-CU80-80P ※外観図

交流電流センサの種類

端末フィーダ用から主幹用の５種類の分割型クランプ式交流電流センサ（端子出力タイプ）に対応しています。RMS-CU80はセンサポート１CH毎にセンサ種別を切り替えることができ、分電盤の主幹回路と分岐回路フォーダとを監視する場合や複数の分電盤の主幹回路のみを監視する場合などにもセンサポートを効率よく使用できます。

また、標準品以外の電流センサの対応についてもセンサ特性に合わせたカスタマイズを承ります。

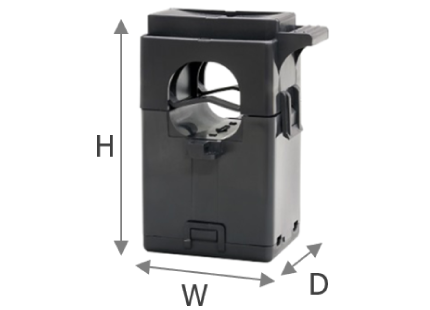

センサリスト

主な対象	定格電流	装着可能な電線径	寸法	重量	型式
主幹線	600A	最大37mm×35.5mm	W62.5×H94×D35.5mm	約360g	RMS-CS600
幹線	400A	最大37mm×35.5mm	W62.5×H94×D35.5mm	約310g	RMS-CS400
フィーダ	200A	最大24mm×24mm	W45×H76×D35.5mm	約190g	RMS-CS200
フィーダ	100A	最大16mm×14.5mm	W29.5×H55×D30.5mm	約85g	RMS-CS100
端末フィーダ	50A	最大φ9.5mm	W23×H48×D25.5mm	約45g	RMS-CS50

センサケーブルリスト

• 標準品

  1Pケーブル
  ケーブル長	型式
  3m	RMS-CCM03
  5m	RMS-CCM05
  7m	RMS-CCM07
  10m	RMS-CCM10
  15m	RMS-CCM15
  20m	RMS-CCM20

• 受注生産品

  3Pケーブル
  ケーブル長	型式
  3m	RMS-CCM03-3P
  5m	RMS-CCM05-3P
  7m	RMS-CCM07-3P
  10m	RMS-CCM10-3P
  15m	RMS-CCM15-3P
  20m	RMS-CCM20-3P

• 4Pケーブル
  ケーブル長	型式
  3m	RMS-CCM03-4P
  5m	RMS-CCM05-4P
  7m	RMS-CCM07-4P
  10m	RMS-CCM10-4P
  15m	RMS-CCM15-4P
  20m	RMS-CCM20-4P

• 8Pケーブル
  ケーブル長	型式
  3m	RMS-CCM03-8P
  5m	RMS-CCM05-8P
  7m	RMS-CCM07-8P
  10m	RMS-CCM10-8P
  15m	RMS-CCM15-8P
  20m	RMS-CCM20-8P

分電盤２６面の三相主幹回路（合計７８点）をRMS-CU80-80P×1台で監視する例です。RMS-CU80はWebUIから電流センサCH毎に接続するセンサ種別を選択できます。このため、主幹回路の容量に応じて、６００Ａ/４００Ａ/２００Ａなどのセンサから自由に選択でき、高効率な主幹回路電流監視システムを構築できます。

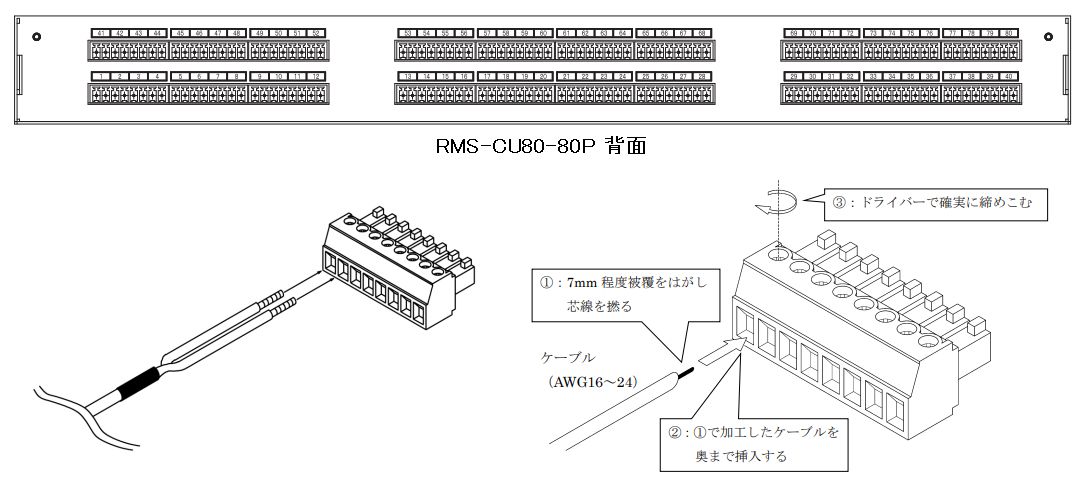

交流電流センサの接続

交流電流センサケーブルをコネクタにネジ止めし、ユニット背面に装着します。

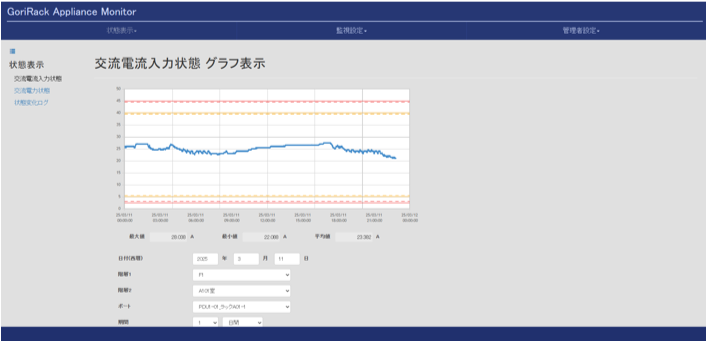

積算電力（みなし電力）

電流センサからの値に対し、積算電力算出用の電圧(0～1000V)の設定ができます。電力値（みなし電力）は折れ線グラフで時間を指定して表示できます。データはCSV型式でダウンロードできます。

異常発生時の通知機能

閾値設定された各センサ信号に異常が発生した際、WebアプリやSNMPマネージャから、Eメール、SNMPトラップ、警告灯で警報します。

メール・レポート機能

• ・定期測定値、日報、週報、月報メールの送信が可能です。
• ・グルーピング名称が付加されたレポート内容を送信できます。
• ・交流電流の測定値については、最大、最小、平均をレポートします。

グルーピング機能による導入例

電流監視ユニット/RMS-CU80のグルーピング機能を利用した分電盤の監視例です。マスタのWebアプリでは接続された全ユニットのセンサを分電盤単位で監視できます。

統計量算出機能

RMS-CU80は閾値超過のSNMPトラップ通知に対応していますが、SNMPマネージャが多様なセンサデバイスを統合監視するマルチベンダ・システムでは、このSNMPトラップを使用せずSNMPマネージャ側で閾値判定するケースが多くあります。RMS-CU80はこのようなシステムに活用できる統計量算出機能に対応しています。これによりSNMPマネージャは指定周期での「最大値・最小値・平均値」をポーリングで取得でき、ポーリング間の変動を逃すことなく監視できます。
