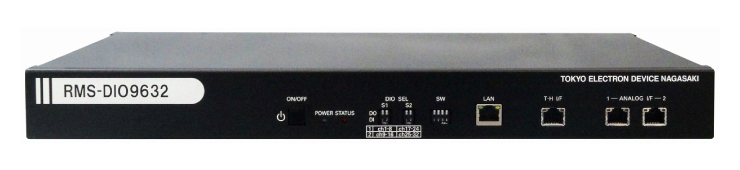

RMS-DIO9632-MIL / RMS-DIO4816-MIL
「RMS-DIO9632-MIL」は、既設の接点信号ケーブルコネクタに合わせた変換器を設計・製作し連携する、接点監視装置のリプレース専用モデルです。国内設計・生産、そして柔軟なカスタマイズ提案が強みの当社ならではのラインナップで、お客様の既存資産を活かした確実なシステム更新をサポートします。
-
工事期間を大幅に短縮
128点の信号線（256本）を無加工でMILコネクタ6口に変換し新システムに接続します。
面倒な配線加工が不要なため、現地の工事期間を大幅に低減できます。 -
既設ケーブルをそのまま流用可能
既存の接点信号ケーブルやコネクタをそのまま活かしてリプレースが可能です。
ケーブル敷設の手間やコストを最小限に抑えられます。 -
安心の国内設計・生産＆カスタマイズ対応
開発から製造まで国内で一貫して対応しています。
お客様の既設環境や特殊なコネクタ形状に合わせた、柔軟なカスタマイズ提案が可能です。

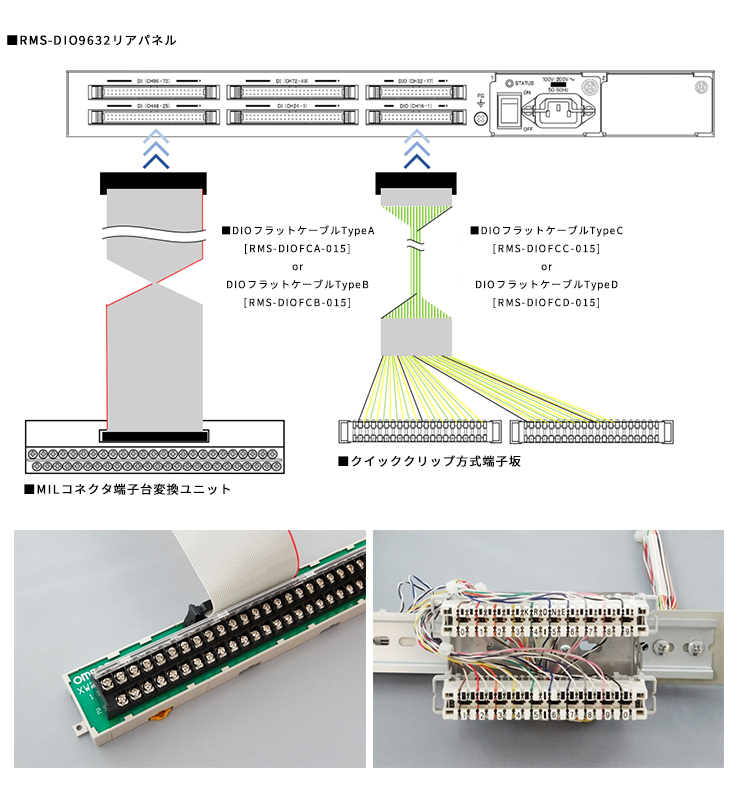

RMS-DIO9632-MIL を用いた「接点監視装置リプレース構成例」

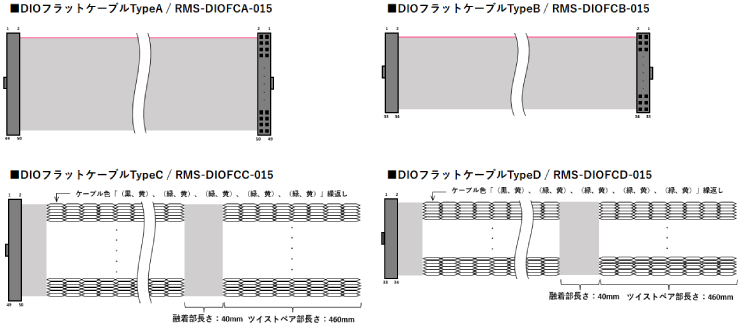

接点信号MILハーネス
| 接続ポート | 極数 | ケーブル長 | 主な接続先 | 品目 |
|---|---|---|---|---|
| DIポート | 50 | 1.5m | コネクタ端子台変換ユニット | DIOフラットケーブルTypeA / RMS-DIOFCA-015 |
| DIOポート | 34 | DIOフラットケーブルTypeB / RMS-DIOFCB-015 | ||
| DIポート | 50 | クローネ端子等 | DIOフラットケーブルTypeC / RMS-DIOFCC-015 | |
| DIOポート | 34 | DIOフラットケーブルTypeD / RMS-DIOFCD-015 |

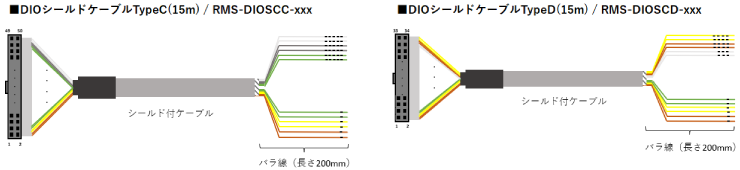

シールドケーブル
| 接続ポート | 極数 | ケーブル長 | 主な接続先 | 品目 |
|---|---|---|---|---|
| DIポート | 50 | 15m | 端子台 | DIOシールドケーブルTypeC(15m) / RMS-DIOSCC-150 |
| 20m | DIOシールドケーブルTypeC(20m) / RMS-DIOSCC-200 | |||
| 30m | DIOシールドケーブルTypeC(30m) / RMS-DIOSCC-300 | |||
| DIOポート | 34 | 15m | 端子台 | DIOシールドケーブルTypeD(15m) / RMS-DIOSCD-150 |
| 20m | DIOシールドケーブルTypeD(20m) / RMS-DIOSCD-200 | |||
| 30m | DIOシールドケーブルTypeD(30m) / RMS-DIOSCD-300 |
