PCI Express INS64回線 2ch

CTVF-504HTGX
CTVF-504HTGX
CTVF-504HTGXはINS64×2chのISDN回線対応の省スペース型PCにも実装可能なハーフサイズのFAX/音声応答カードです。INS付加サービスを利用した転送機能、発信/着信制御、通信情報等の取得などにより高付加価値のシステム構築が可能です。 また、音声応答機能に加え、これまでのG3ファクシミリ機能にさらにV.34FAX(SuperG3)機能を実現します。 ホストインターフェースには PCI Expressを採用しています。

CTVF-504HTGXの DP認識対応版は品番CTVF-604HTGX になります。

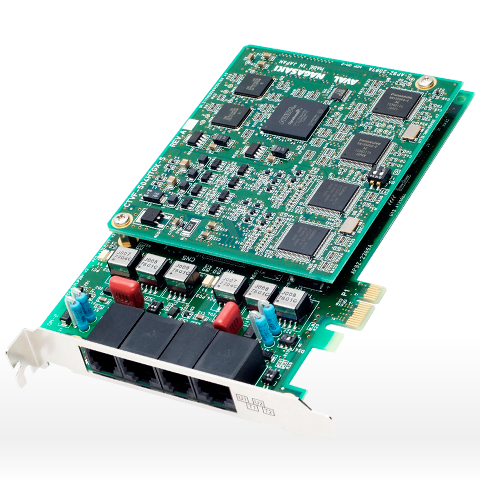

CTVF-504HTGX FAX/音声応答カード
  • ●PCI Express対応
  • PCI Express x1~x16スロットに装着可能で、PCI Expressでの高速転送が実現できます。※PCIバススロットには装着できません
  • ●DSPによる音声処理
  • DSPにより全回線同時のデジタル音声処理、録音/再生の全二重動作が可能です。 また、音声品質を向上させる強力なエコーキャンセラーをサポートしています。
  • ●DTMFの送出/検出、音声データの録音/再生
  • 回線に対しての発着信制御、DTMF送出/検出、音声データの録音/再生等が可能です。
  • ●スーパーG3(33.6kbps)に対応
  • 従来のG3FAX(14.4Kbps)に加え、スーパーG3による高速通信に対応し、ITU-T(国際電気通信連合)V.34勧告に準拠したスーパーG3対応ファクシミリとの通信において従来の約2倍の高速化を実現します。
  • ●FAXファイル形式
  • Windows環境の他アプリケーションで編集ができるFAXファイル(TIFF/F)を扱うことができます。
  • ●Fコード対応
  • ITU-T準拠のFコードに対応、従来からのナンバーディスプレイやダイヤルイン番号に加え、Fコードを利用した相手先を特定した転送や親展通信、中継同報通信が可能です。
  • ●ソフトウェア開発パッケージ
  • CT System Builder CTカードを同じAPI環境でコントロールできるCT統合ソフトウェアです。
  • ●ボード構成
  • INS64×2chハーフサイズ版CTVF-504HTGXについては、ボードが2枚重ねでの構成となっており、切り離してのご使用は出来ません。2枚1組でご使用下さい。PCI Expressバスの1スロットに実装することが出来ます。
ISDN インターフェース 適用回線   INS64
接続回線数   INS64×2ch/カード1枚(アナログ4回線相当)
網インターフェース   基本インターフェース S/T点およびU点
接続 ホストインターフェース   PCI Express Base Specification Rev1.0A
  PCI Express CEM Specification Rev1.1準拠
音声機能 方式 PCM(8bit/16bit)、μ-lawPCM
ダイアリング DTMFトーン   16桁 0~9、*、 #、 ABCD標準
トーン検出 DTMF   16桁 0~9、*、 #、 ABCD標準
パターン認識   DT、BT、RBT(3種類)
単一周波数 検出   FAX信号のCNG、CEDを検出可能
送出   400Hz~2100Hzまでの17種類で送出
カード外形寸法 167.7×111.2×18.7mm
FAX機能
適用規格 ITU-T勧告 T.4、T.30、V.17、V.29、V.27ter、V.21、V.34準拠
通信速度 33600/31200/28800/26400/24000/21600/19200/
16800/14400/12000/9600/7200/4800/2400bps [自動フォールバック可能]
接続相手 SuperG3/G3規格対応ファクシミリ機
画像サイズ A4、B4、A3[スケ-リング機能]
圧縮方式 MH、MR、MMR、JBIG
ECM機能 サポート
