PCI Express 内線電話インターフェース 12回線

CTI-112TG
CTI-112TG
CTI-112TGは12回線のアナログ2線式の局側インターフェースを持つ内線電話カードです。一般電話機、FAX機などのアナログ端末を接続することができます。CTバスにより音声応答カードと組み合わせることで、Un-PBXシステムやコールセンターシステムを構築することができます。ホストインターフェースには PCI Expressを採用しています。


特長・機能仕様

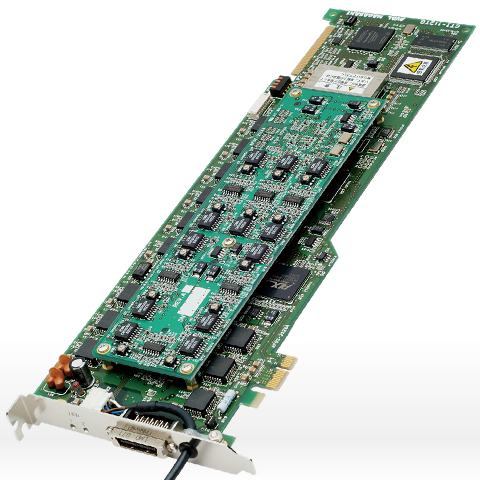

CTI-112TG 内線電話インターフェースカード
  • ●PCI Express対応
  • PCI Express x1~x16スロットに装着可能で、PCI Expressでの高速転送が実現できます。※PCIバススロットには装着できません
  • ●通信前情報通知サービス
  • ナンバーディスプレイ及びモデムダイヤルインサービスをサポートしています。
  • ●標準テレフォニーバスH.100搭載
  • テレフォニーバスH.100バスを搭載し、カード間のスイッチング機能を利用したアプリケーションの構築が可能です。
  • ●ソフトウェア開発パッケージ
  • CT System Builder CTカードを同じAPI環境でコントロールできるCT統合ソフトウェアです。


●リンギング専用電源 (別売) CTI-112TGに使用するリング用の専用電源です。

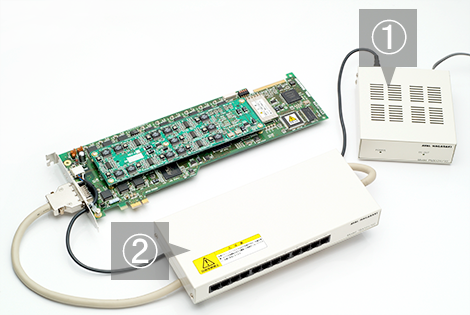

CTI112TG_PMX-121I

①…PMX-121I(専用電源)
・PMX-121I:CTI-112TGを1枚まで使用できます。
・PMX-124I:CTI-112TGを4枚まで使用できます。
②…TBX-121I/V2(コネクタBOX)

回線インターフェース 交換回線数   12回線/カード1枚
給電   -48V±10%
送出トーン   DT/BT:400Hz
  RBT:400/16Hz変調波
ダイアリング   DTMF
極性反転
ナンバーディスプレイサポート
接続 ホストインターフェース   PCI Express Base Specification Rev1.0A
  PCI Express CEM Specification Rev1.1準拠
接続コネクタ   6極モジュラジャック(RJ11)
ダイアリング DTMFトーン   16桁 0~9、*、 #、 ABCD標準
トーン検出 DTMF   16桁 0~9、*、 #、 ABCD標準
パターン認識   DT、BT、RBT(3種類)
CTバス H.100
最大実装枚数 8枚/PC
外形寸法 CTI-112TG /312.0×111.2×18.7mm
TBX12I/V2 /225.0×95.0×32.0mm
ケーブル (電源BOX)PMX-121I / PMX-124I/ケーブル長:1.5m
(コネクタBOX)TBX12I/V2 /ケーブル長:1.4m
