PCI bus 3.3V アナログ回線 4回線

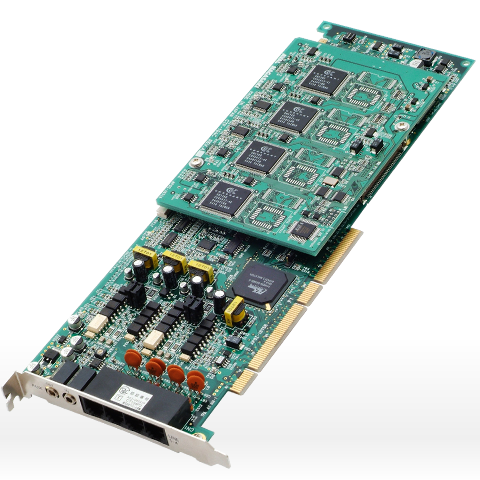

CTV-104P3/V2/CTF-104C
CTV-104P3/V2/CTF-104C
CTV-104P3/V2はアナログ4回線に対応可能な音声応答カードです。 本カードの機能としては、回線に対しての発着信制御、DTMF送出/検出、音声データの録音/再生等があります。 FAX拡張カードCTF-104Cを装着することでFAXの送受信が可能となります。 テレフォニーバスH.100を搭載し、カード間のスイッチング機能を利用した幅広いアプリケーションの構築が可能です。 ホストインターフェースにはPCI バスRev 2.2(66MHz/64bit/3.3V)を採用しています。

CTV-104P3/V2の DP認識対応版は品番CTV-204P3/V2 になります。

特長・機能仕様

CTV-104P3/V2 音声応答カード
  • ●PCI-X対応
  • PCIバスRev.2.2(66MHz/64bit/3.3V)に適合します。ユニバーサル仕様のPCIバスコネクタはPCI-Xを含むPCや従来の33MHz/32bitバスのPCIスロットへも装着が可能です。(但し、3.3V電源が供給されている必要があります。)
  • ●DSPによる音声処理
  • DSPにより全回線同時のデジタル音声処理、録音/再生の全二重動作が可能です。 また、音声品質を向上させる強力なエコーキャンセラーをサポートしています。
  • ●サポート
  • ナンバーディスプレイ及びモデムダイヤルインサービスをサポート。
  • ●PB信号
  • PB信号(DTMF)の入出力機能、及びPB信号のカット・スルー動作が可能。
  • ●DTMFの送出/検出、音声データの録音/再生
  • 回線に対しての発着信制御、DTMF送出/検出、音声データの録音/再生等が可能です。
  • ●音声入出力端子を搭載
  • 音声入出力端子(AUX IN/AUX OUT)を搭載し、音声信号の再生/録音/回線への接続が可能です。
  • ●標準テレフォニーバスH.100搭載
  • テレフォニーバスH.100バスを搭載し、カード間のスイッチング機能を利用した幅広いアプリケーションの構築が可能です。
  • ●ソフトウェア開発パッケージ
  • CT System Builder CTカードを同じAPI環境でコントロールできるCT統合ソフトウェアです。
局線インターフェース 適用回線   加入電話回線(2線式)
ダイヤル方式   PB/DP-10/DP-20
接続回線数   4回線
極性反転
発信者番号通知
接続 ホストインターフェース   PCIバス Rev2.2(Universal Signaling)
音声機能 方式 PCM(8bit/16bit)、μ-lawPCM
ダイアリング DTMFトーン   16桁 0~9、*、 #、 ABCD標準
トーン検出 DTMF   16桁 0~9、*、 #、 ABCD標準
パターン認識   DT、BT、RBT(3種類)
単一周波数 検出   FAX信号のCNG、CEDを検出可能
送出   400Hz~2100Hzまでの17種類で送出
CTバス H.100
カード外形寸法 312.0×106.7×18.7mm
最大実装枚数 16枚/PC
CTF-104C FAX拡張カード
  • ●G3FAX対応
  • 一般FAX機、ホーム用FAXが対応しているITU-T(国際電気通信連合)準拠のG3FAX(14.4Kbps)との通信が可能です。
  • ●FAXファイル形式
  • Windows環境の他アプリケーションで編集ができるFAXファイル(TIFF/F)を扱うことができます。
適用規格 ITU-T勧告 T.4、T.30、V.17、V.29、V.27ter、V.21準拠
通信速度 14400/12000/9600/7200/4800/2400bps [自動フォールバック可能]
接続相手 G3規格対応ファクシミリ機
画像サイズ A4、B4、A3[スケ-リング機能]
圧縮方式 MH、MR、MMR [自動変換機能]
ECM機能 サポート
カード外形寸法 152.0×97.8×11.3mm
