RMS-DIO80 接点監視・制御ユニット

RMS-DIO80

接点監視・制御ユニット スタンダードモデルです。1Uサイズに接点80点を収容、接点信号線には中太クラスの信号線を接続でき、AWG16（1.25sq）まで対応しています。レガシー設備からの接点出力信号を手軽にWebモニタリングしたり、SNMPマネージャから監視することができます。また、接点入力40・接点出力40chタイプの RMS-DIO80-IO40Pは「接点入力・接点制御連係機能」に対応しており、ノーコードで接点出力機器と接点制御式機器を連係させることができます。

RMS-DIO80の5モデル

• 接点入力40chタイプ：RMS-DIO80-I40P ※外観図
• 接点入力80chタイプ：RMS-DIO80-I80P ※外観図
• 接点出力40chタイプ：RMS-DIO80-O40P ※外観図
• 接点出力80chタイプ：RMS-DIO80-O80P ※外観図
• 接点入力40・出力40chタイプ：RMS-DIO80-IO40P ※外観図

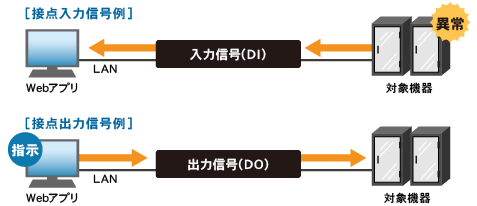

接点信号

接点入力信号は、対象機器をWebアプリやSNMPマネージャを使用して遠隔監視することができます。接点出力信号は、対象機器に対してWebアプリやSNMPマネージャから指示を送ることができ、遠隔制御ができます。

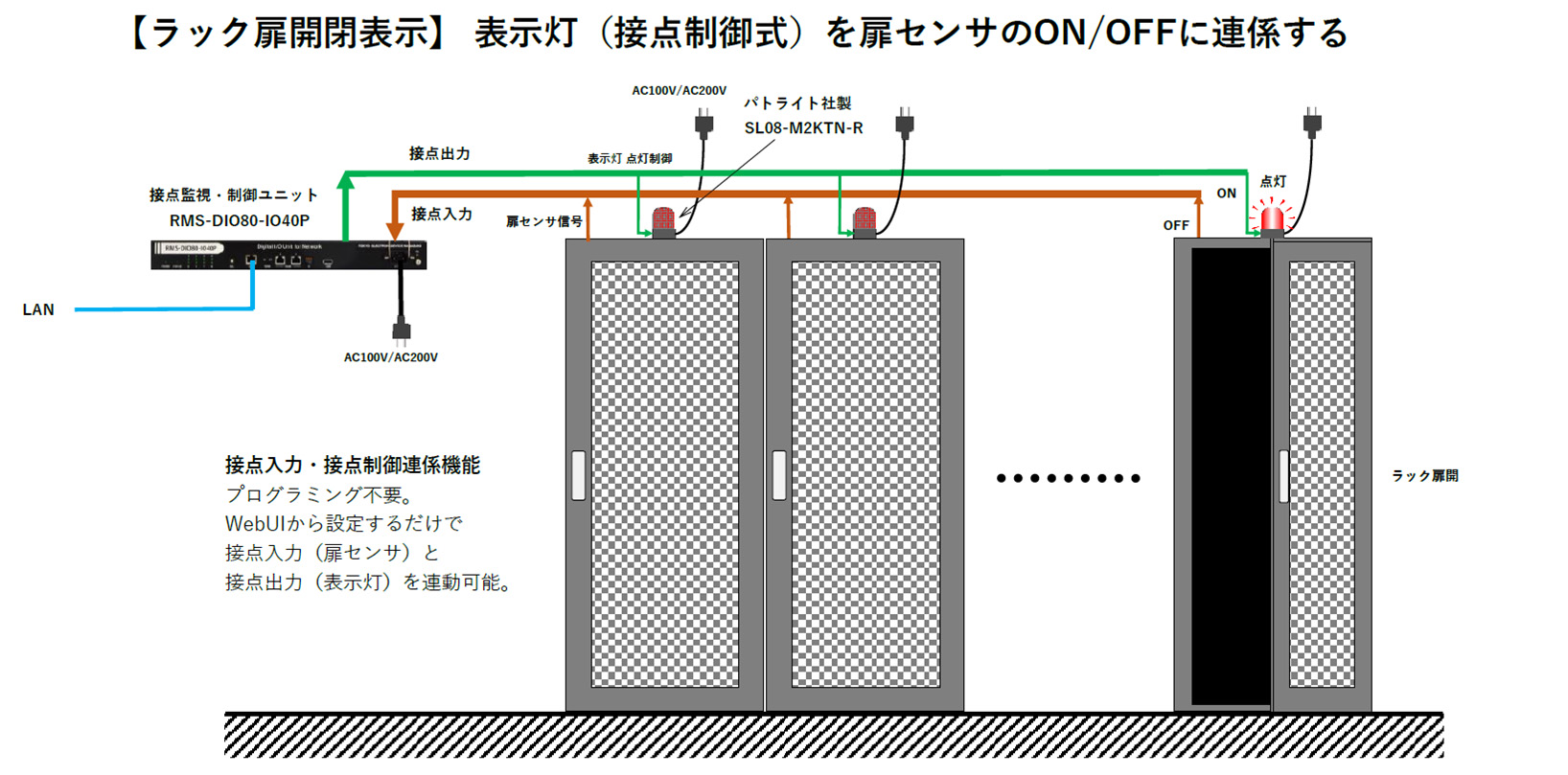

接点入力・接点制御連係機能

接点入力40・接点出力40chタイプ RMS-DIO80-IO40Pでは、WebUIからの設定だけで接点入力に連係した接点出力ON/OFF制御ができます。この接点入力・接点制御連係機能ではプログラミングは不要。任意の接点出力chに対して連係する接点入力ch番号とON/OFF状態をWebUIから設定するだけで使用できます。例えば、接点制御式表示灯をラック天板上に設置してRMS-DIO80の接点出力chに接続、扉開閉センサをRMS-DIO80の接点入力chに接続することで、扉開閉に連係した表示灯の点灯/消灯ができます。

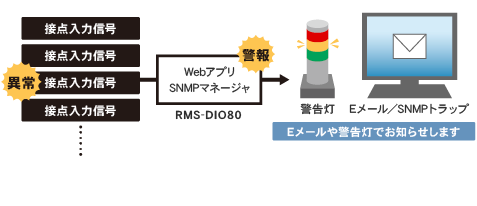

異常発生時の通知機能

接点入力信号に変化が発生した際、Eメール、SNMPトラップ、警告灯で警報します。

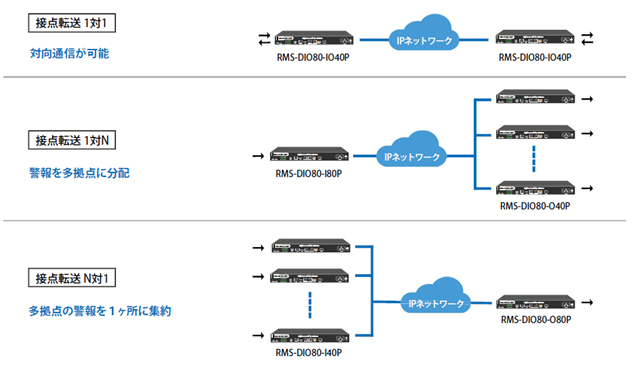

接点転送機能

故障や異常などの接点信号をRMS-DIO80の接点入力ポートで受け、遠隔地のRMS-DIO80の接点出力信号に状態転送(最大8台)することができます。また、その接点信号の状態をWebブラウザやSNMPマネージャでモニタリングできます。

メール・レポート機能

• ・定期測定値、日報、週報、月報メールの送信が可能です。
• ・グルーピング名称が付加されたレポート内容を送信できます。
• ・接点入力及び出力の状態変化をレポートします。
