RMS-4000 センサマネジメントユニット

RMS-4000
様々なセンサを接続できる遠隔監視(Web、SNMP)ユニットです。アナログ入力(4~20mA信号,DC±10V)16点、接点入出力16点、交流電流センサ16点(真の実効値)、有線温度センサ128点、有線湿度センサ16点、メッシュ無線温湿度センサ50点、マルチメータ16台(RS-485)を接続できます。
RMS-4000の種類

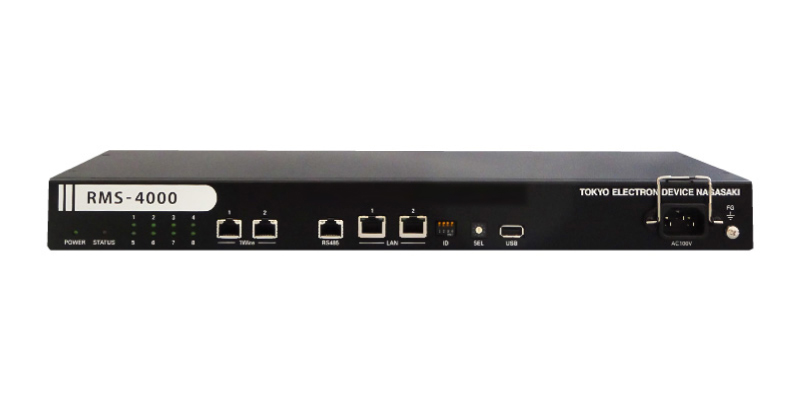

他型式機種のようなポート数が異なるモデルはなく、RMS-4000 の1機種となります。 ※外観図
監視・通報機能
様々なセンサを接続し、Web ユーザーインターフェイスから監視条件を設定・モニタリングできます。
機能 | 仕様 |
---|---|
温湿度監視(有線センサ) | 1-Wire : 2ポート 1ポートにつき、温度センサ:最大64台、湿度センサ:最大 8台 接続可能 |
温湿度監視(無線センサ) | USB ポートにメッシュ無線アンテナを装着 ConnecTED TH 最大50台接続可能 ※東京エレクトロンデバイス製 |
アナログ信号入力監視 | 16チャネル (1チャネル毎に DC4-20mA /DC±10V の切り替え可能) |
交流電流センサ監視 | 16チャネル (1チャネル毎に電流センサタイプを切り替え可能) 50A/100A/200A/400A/600A |
直流電流センサ監視 | 直流電流センサ接続モジュール/RMS-DCU16-Mオプションで直流電流センサを接続可能です。(アナログ信号入力ポートを使用) 5A/50A/100A/200A/500A |
マルチメータ監視 | RS485× 1ポート 最大16台接続可能 ※ハカルプラス製 XS-110、XM-110 / 第一エレクトロニクス製 SQLC-110L、SFLC-110L |
デジタル信号入出力監視・制御 | 16チャネル (1チャネル毎に入力 /出力の切り替え可能) |
プロトコル | IPv4、 TCP/UDP、 DHCP、 SNTP、 SMTP、 POP3、 SNMP、 FTP |
センサログ | アナログ入力値を定期的に記録、CSVファイルでダウンロード可能 |
メールレポート | 全センサの状態を定期的に電子メールでレポート送信可能 |
通報 | センサによる状態変化検出時、電子メール・SNMPトラップで通知可能 |
SNMPエージェント機能 | 外部ノードからシステム状態の監視が可能 |

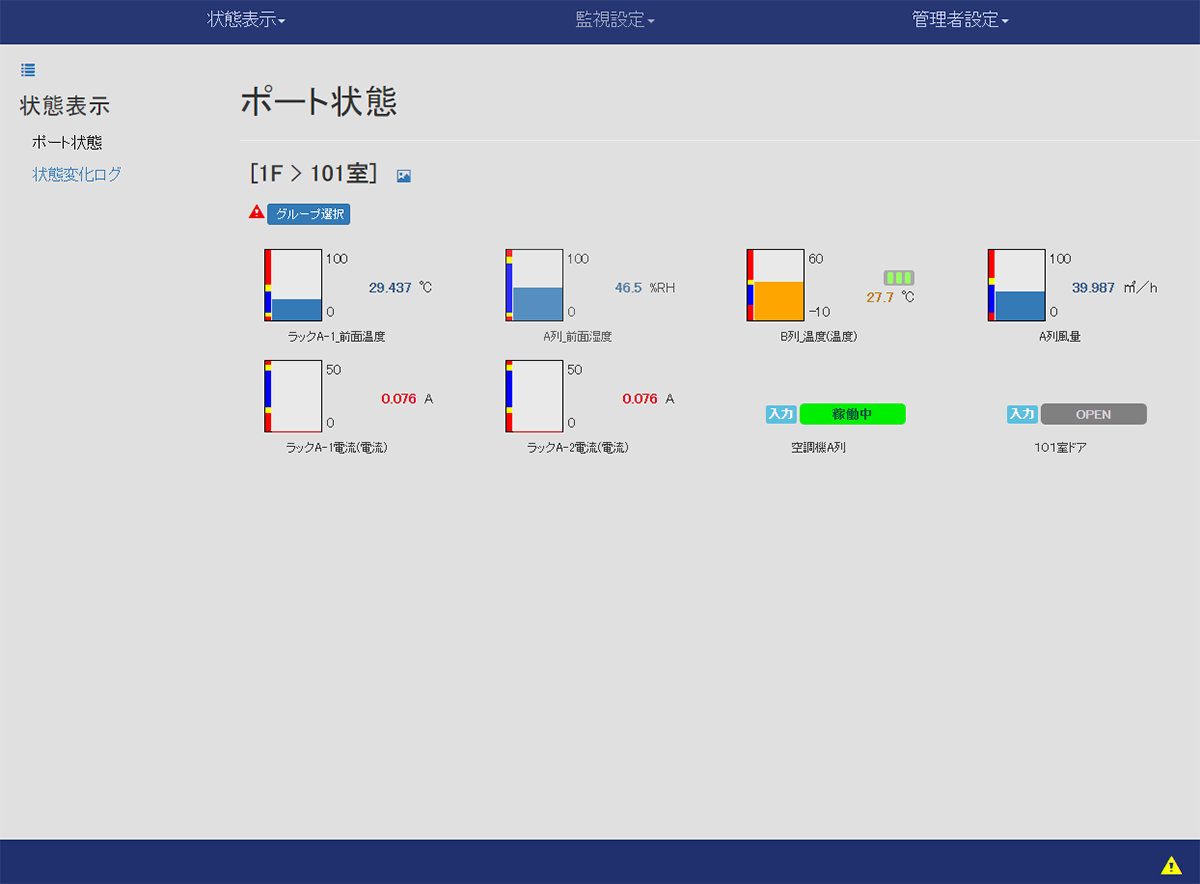

監視画面:センサ測定値や接点入出力のON/OFF状態を確認できます。監視画面毎に任意のセンサを選んで登録できます。

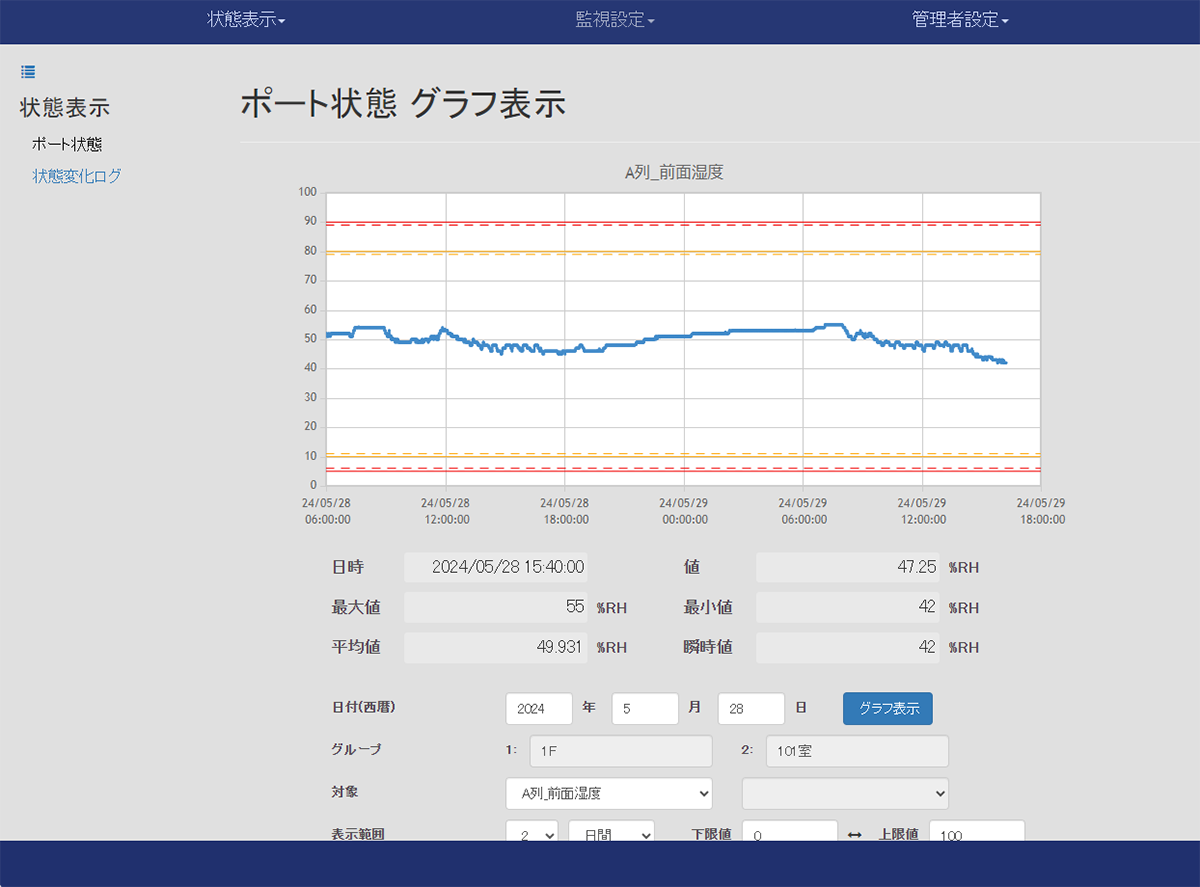

グラフ表示画面:センサ測定値を期間・範囲を指定した折れ線グラフで確認できます。

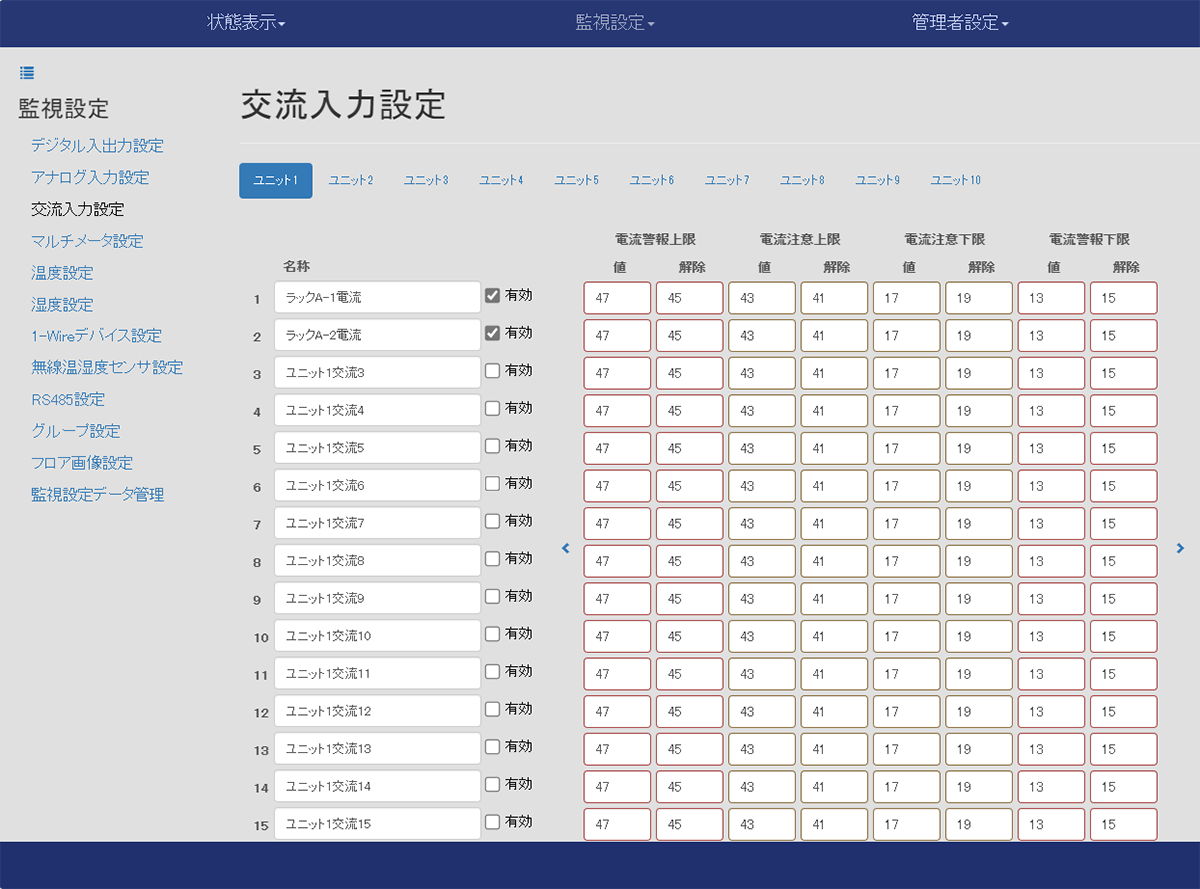

監視設定画面:センサ毎にセンサ名称・有効・上限閾値・下限閾値等の監視に関する設定を行います。

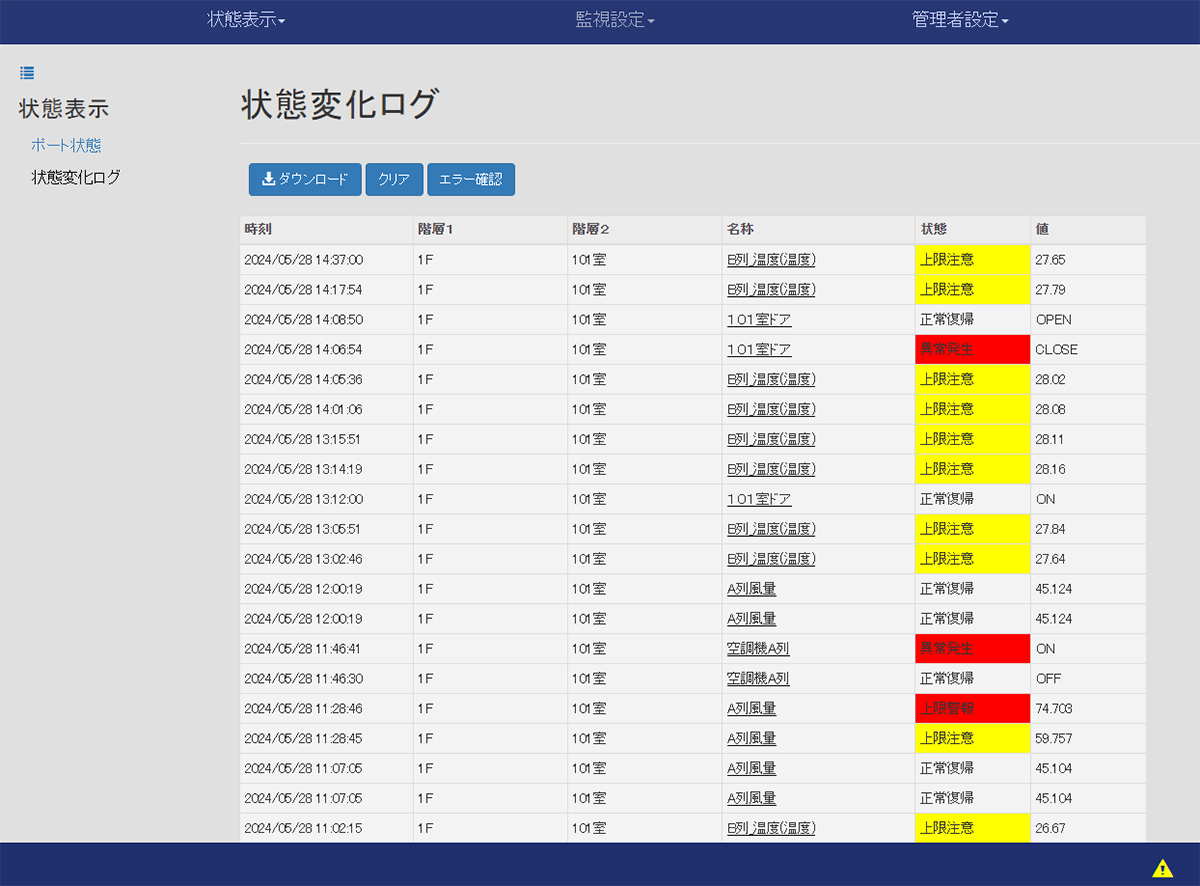

状態変化ログ画面:過去のアラート履歴を一覧で確認できます。ログはCSVファイルでダウンロードできます。
環境監視アプライアンスによるリアルタイム監視・通報システム
コンテナ型データセンター向けに最適化されたローコスト運用
変電所・無線中継所の通信設備をリモートで巡視点検
設備状況をリアルタイム監視、災害発生時に即時対応が可能に
カーボンニュートラルの推進に向けて、社内のCO2排出量を可視化
オフィスで消費される電力量データをセンサで収集、管理システムでCO2排出量を換算

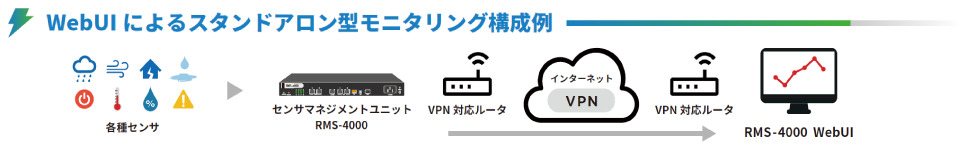

システム構成例
センサマネジメントユニット/RMS-4000には、雨量計・風量計・振動計など計測器のアナログ出力(4~20mA、DC±10V)、電流センサ・温度センサ・湿度センサ、各種設備(発電機、空調機等)の接点信号監視など様々なセンサを接続できます。RMS-4000 WebUIではアナログデータをグラフ表示、接点信号をリアルタイム状態表示でき、監視拠点とVPN接続することで遠隔地から設備や各種センサを手軽にリモート監視することができます。

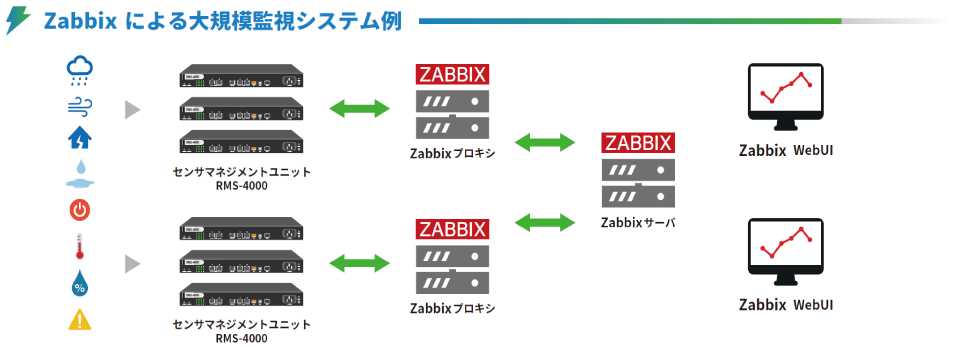

Zabbixサーバ+Zabbixプロキシによる大規模センサ監視が可能です。RMS-4000のMIB及びZabbixテンプレートはホームページで公開されており、Zabbixのアイテムやトリガーなどの設定情報テンプレートファイルをインポートすることで直ぐにZabbixによるセンサ監視を始めることができます。

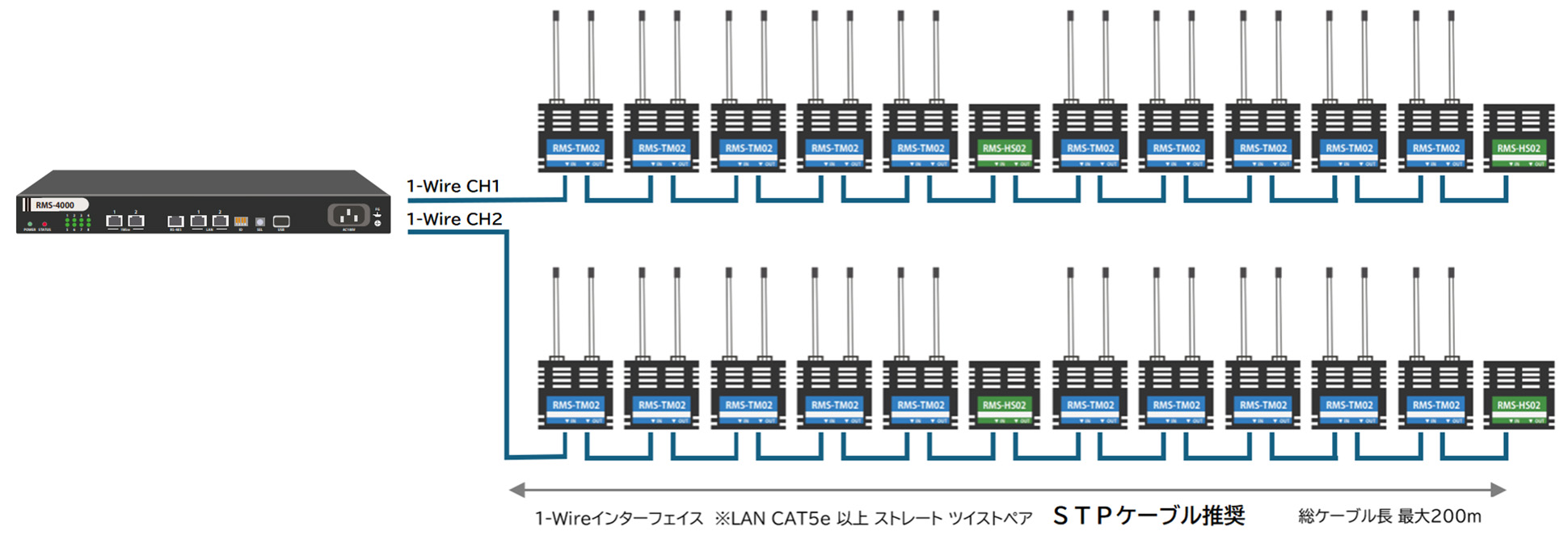

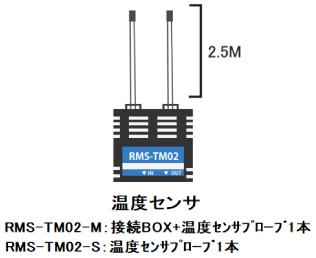

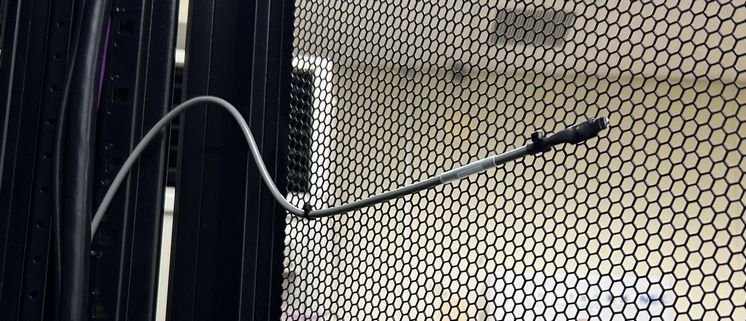

1-Wire温度センサ、湿度センサ
メッシュ無線温度センサ、温湿度センサ
メッシュ無線センサには、温度専用センサ と温度・湿度センサの2種類がございます。RMS-4000のUSBポートにメッシュ無線親機アンテナを装着することで、2種類のセンサを最大50台接続することができます。
-
-

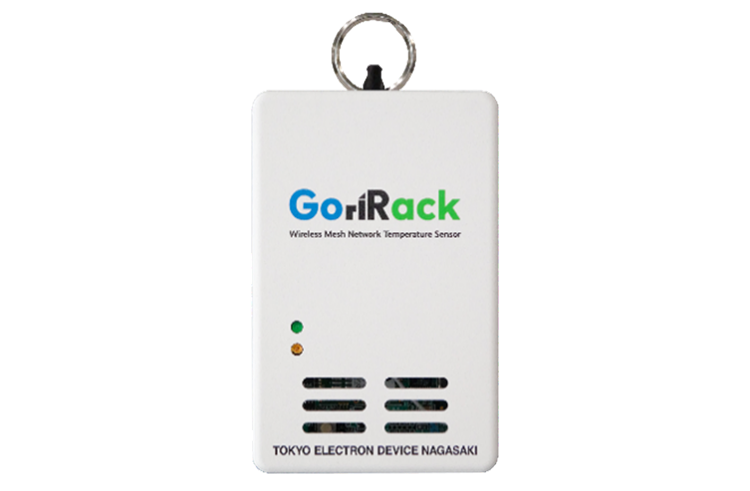

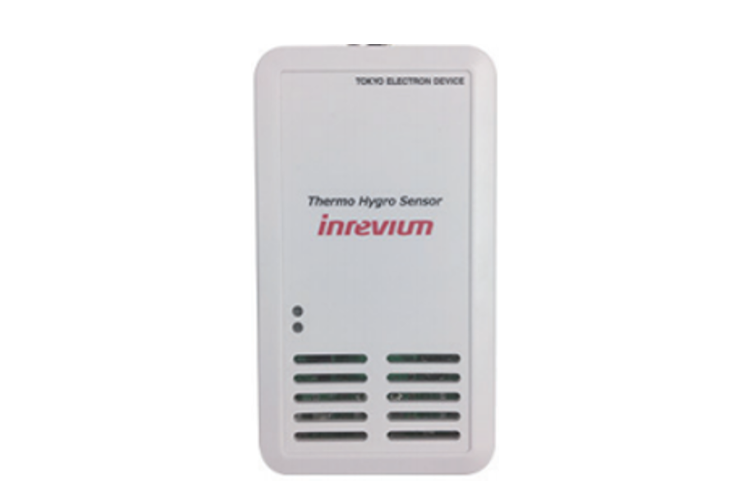

メッシュ無線温湿度センサ
ConnecTED TH ※東京エレクトロンデバイス製
RMS-MS-TM01・ConnecTED TH 比較表
型式 | 測定対象 | 測定範囲 | 測定誤差 | 寸法/重量 | 電池寿命 | 電池交換 |
---|---|---|---|---|---|---|
RMS-MS-TM01 | 温度 | 温度:-20~70℃ | 温度:±1℃ | 高さ105×幅70× 厚さ35mm/176g |
約10年 | センドバック |
ConnecTED TH | 温度 湿度 |
温度:-10~60℃ 湿度:0~100%RH |
温度:±0.5℃ 湿度:±4%RH (25℃、0~90%RH) |
高さ135×幅80× 厚さ30mm/180g |
約5年 | センドバック |

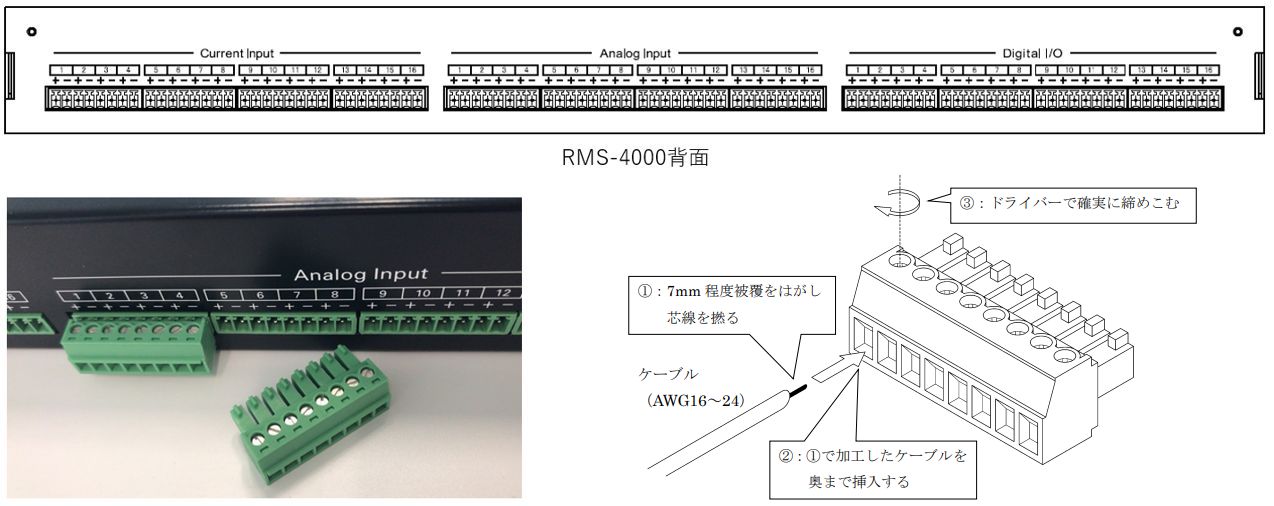

交流電流センサ/アナログ信号/接点信号ポートへの接続
コネクタ(オムロン製 XW4B-08B1-H1)に外部機器からのケーブルを接続して装着します。コネクタへはネジを上側にして装着します。

交流電流センサの種類
端末フィーダ用から主幹用の5種類の分割型クランプ式交流電流センサ(端子出力タイプ)に対応しています。RMS-CU80同様にセンサポート1CH毎にセンサ種別を切り替えることができ、分電盤の主幹回路と分岐回路フォーダとを監視する場合や複数の分電盤の主幹回路のみを監視する場合などにもセンサポートを効率よく使用できます。
また、標準品以外の電流センサの対応についてもセンサ特性に合わせたカスタマイズを承ります。
センサリスト
主な対象 | 定格電流 | 装着可能な電線径 | 寸法 | 重量 | 型式 / 仕様書 |
---|---|---|---|---|---|
主幹線 | 600A | 最大37mm×35.5mm | W62.5×H94×D35.5mm | 約360g | RMS-CS600 仕様・外形 |
幹線 | 400A | 最大37mm×35.5mm | W62.5×H94×D35.5mm | 約310g | RMS-CS400 仕様・外形 |
フィーダ | 200A | 最大24mm×24mm | W45×H76×D35.5mm | 約190g | RMS-CS200 仕様・外形 |
フィーダ | 100A | 最大16mm×14.5mm | W29.5×H55×D30.5mm | 約85g | RMS-CS100 仕様・外形 |
端末フィーダ | 50A | 最大φ9.5mm | W23×H48×D25.5mm | 約45g | RMS-CS50 仕様・外形 |

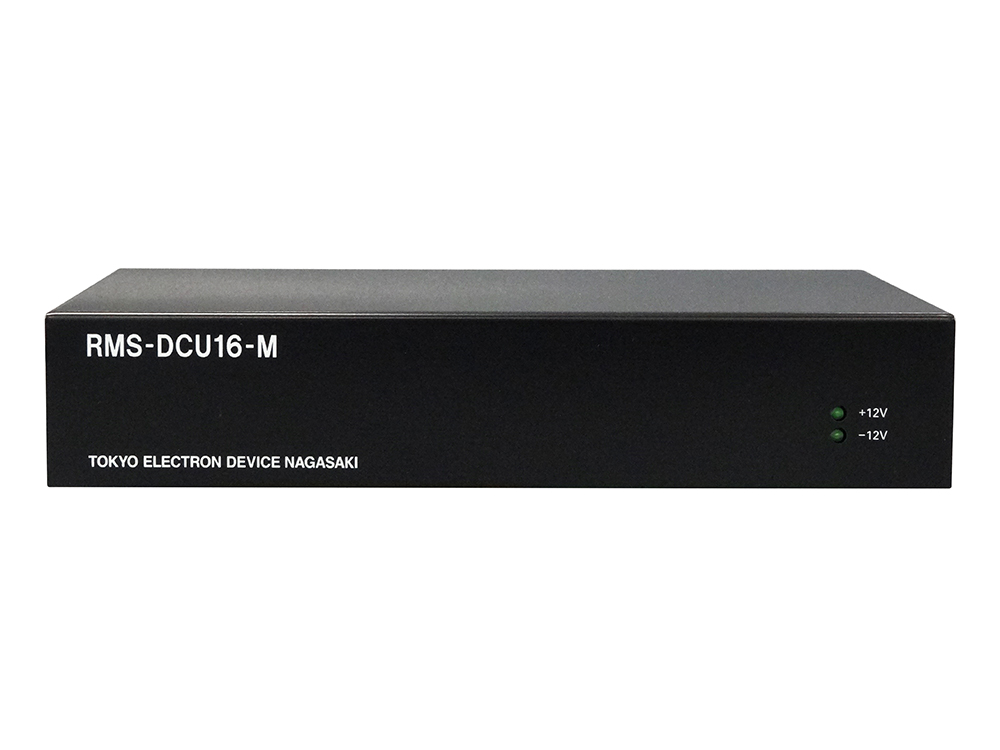

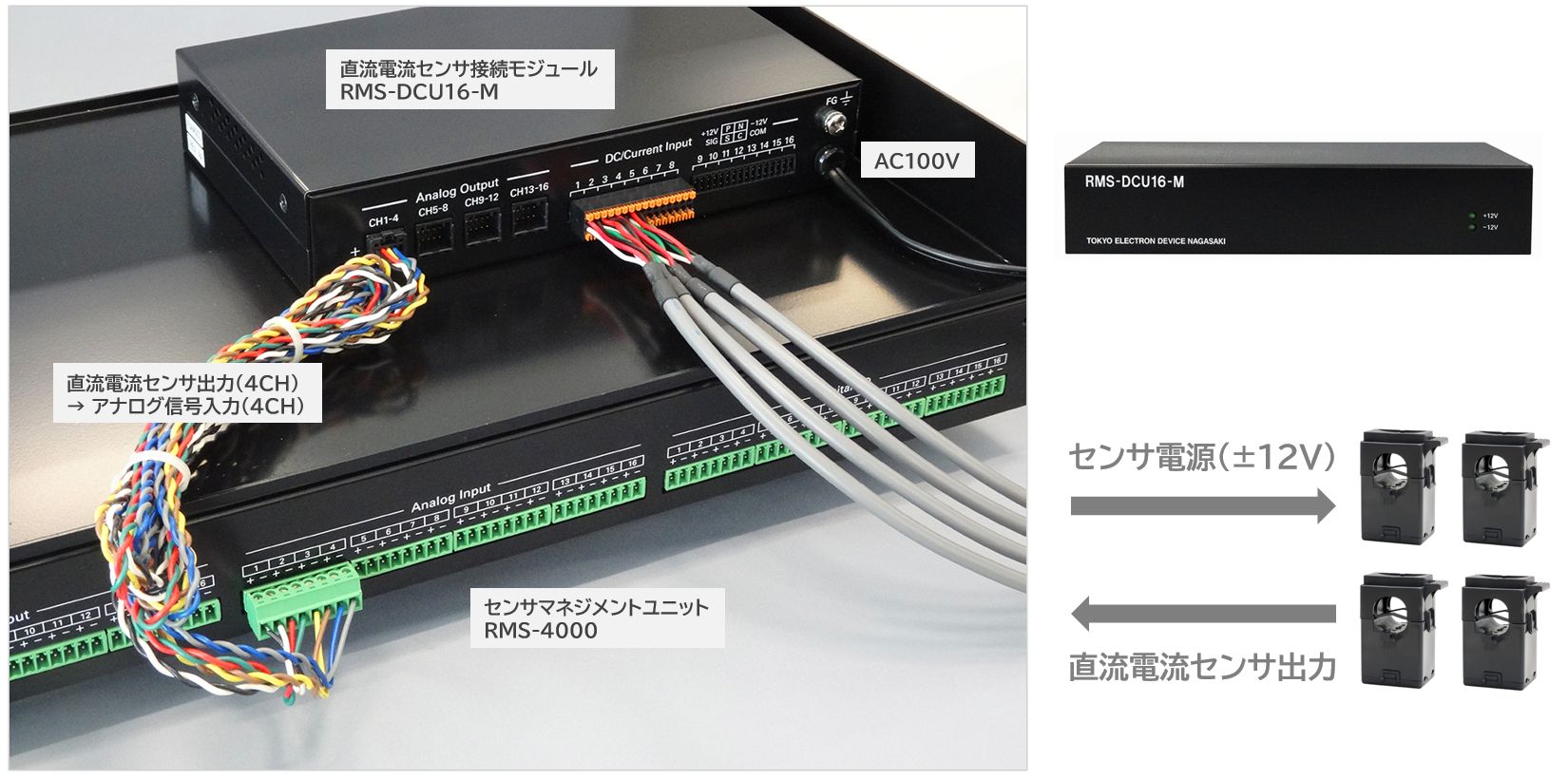

直流電流センサ接続モジュール / RMS-DCU16-M

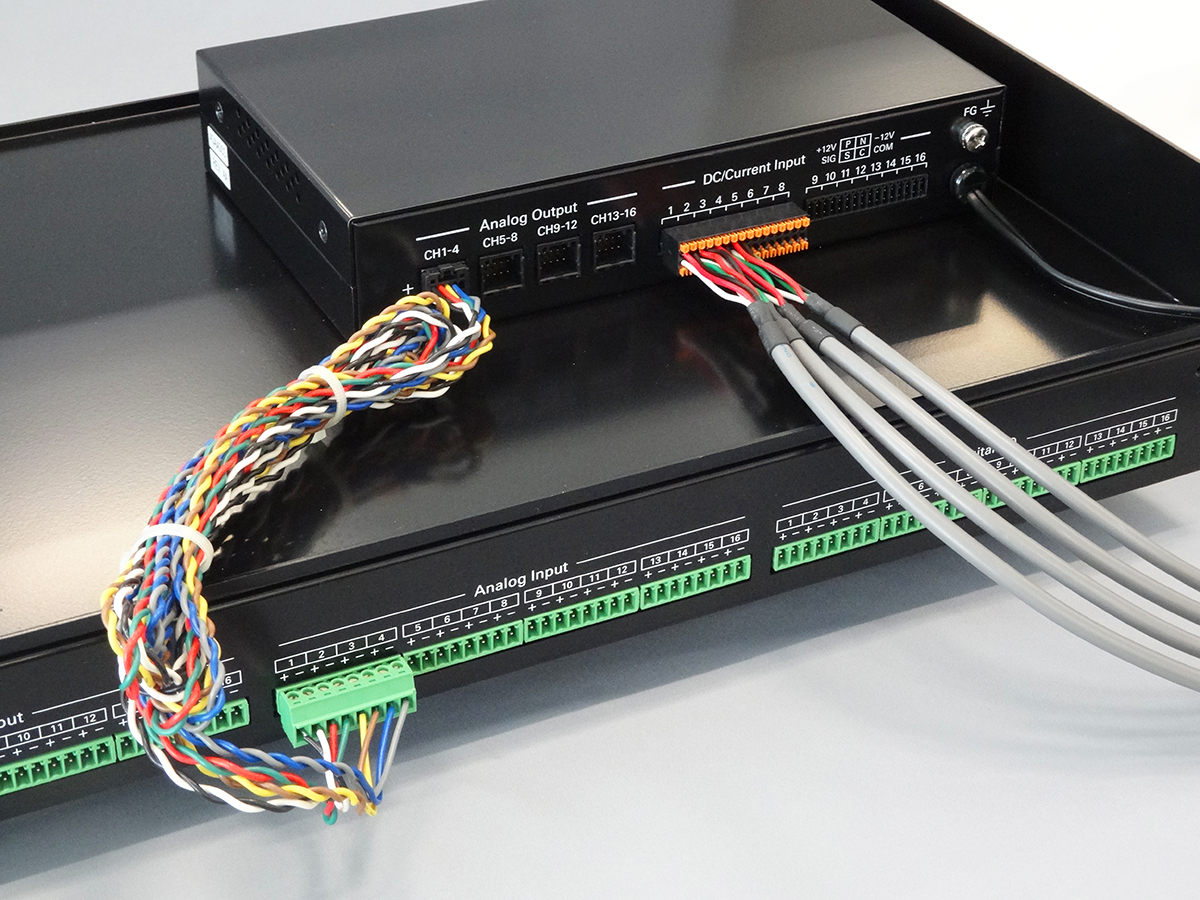

RMS-4000による直流電流監視を可能にするオプションモジュールです。直流電流センサに必要なDC電源を供給し、センサからの電流入力信号をRMS-4000のアナログ信号入力部に出力します。リニア出力される直流電流センサからの出力電圧をRMS-4000で電流値にスケーリングし、Webモニタリング・SNMP変換します。

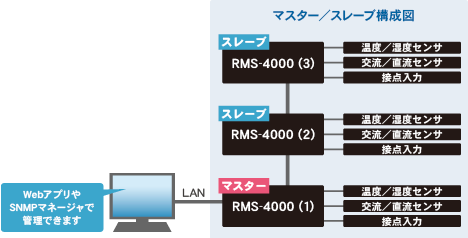

マスター/スレーブ機能
RMS-4000はマスター機に最大9台まで接続することができ、ユニットに内蔵されたWebアプリやSNMPマネージャで、全てのセンサの測定値等を管理できるシステムです。また各測定値はグルーピングして管理することができます。

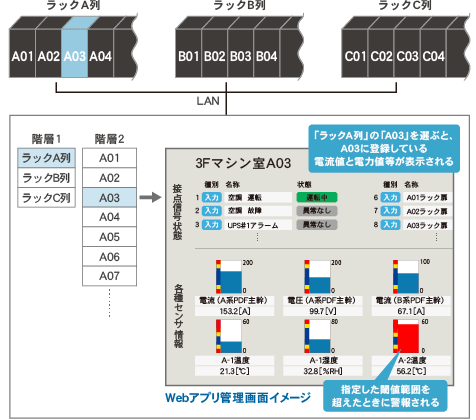

グルーピング機能
マスター/スレーブ構成で接続した各センサを監視対象の機器単位で自由にグルーピングして管理ができる機能です。グルーピング名称も自由に設定可能です。

積算電力(みなし電力)
電流センサからの値に対し、積算電力算出用の電圧(0~1000V)と力率(0~1.0)の設定ができます。電力値(みなし電力)は折れ線グラフで時間毎に表示できます。データはCSV型式でダウンロードできます。
異常発生時の通知機能
閾値設定された各センサ信号に異常が発生した際、WebアプリやSNMPマネージャから、Eメール、SNMPトラップ、警告灯で警報します。
メール・レポート機能
- ・定期測定値、日報、週報、月報メールの送信が可能です。
- ・グルーピング名称が付加されたレポート内容を送信できます。
- ・各測定値(温度、湿度、電流入力、電圧入力、等)は、最大、最小、平均をレポートします。
システム事例
RMS-4000と Zabbixのシステム構成例 / メッシュ無線温湿度センサをZabbixから監視する当社では、標準製品をベースに、お客様のご要望に応じてカスタマイズを受け付けております。
